НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

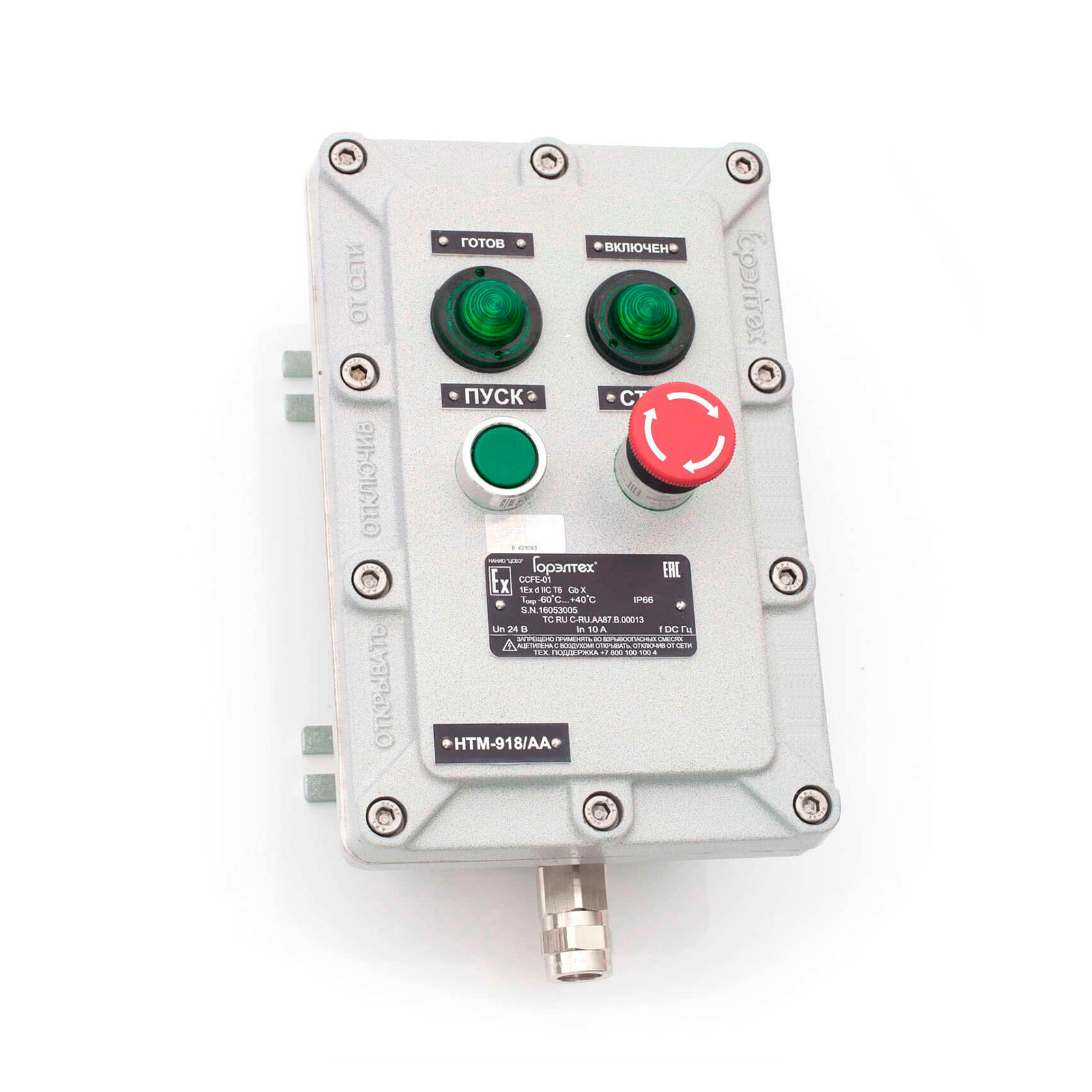

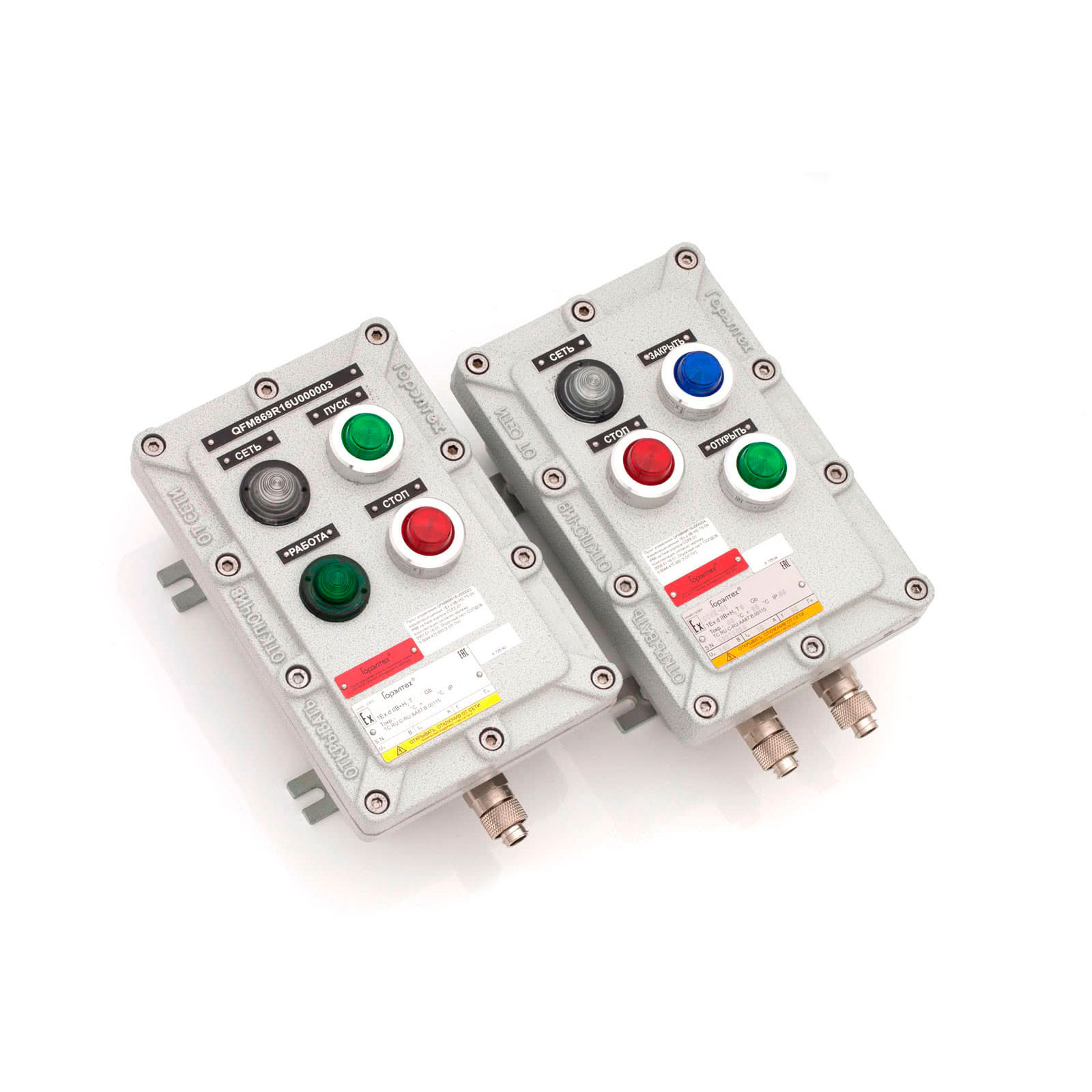

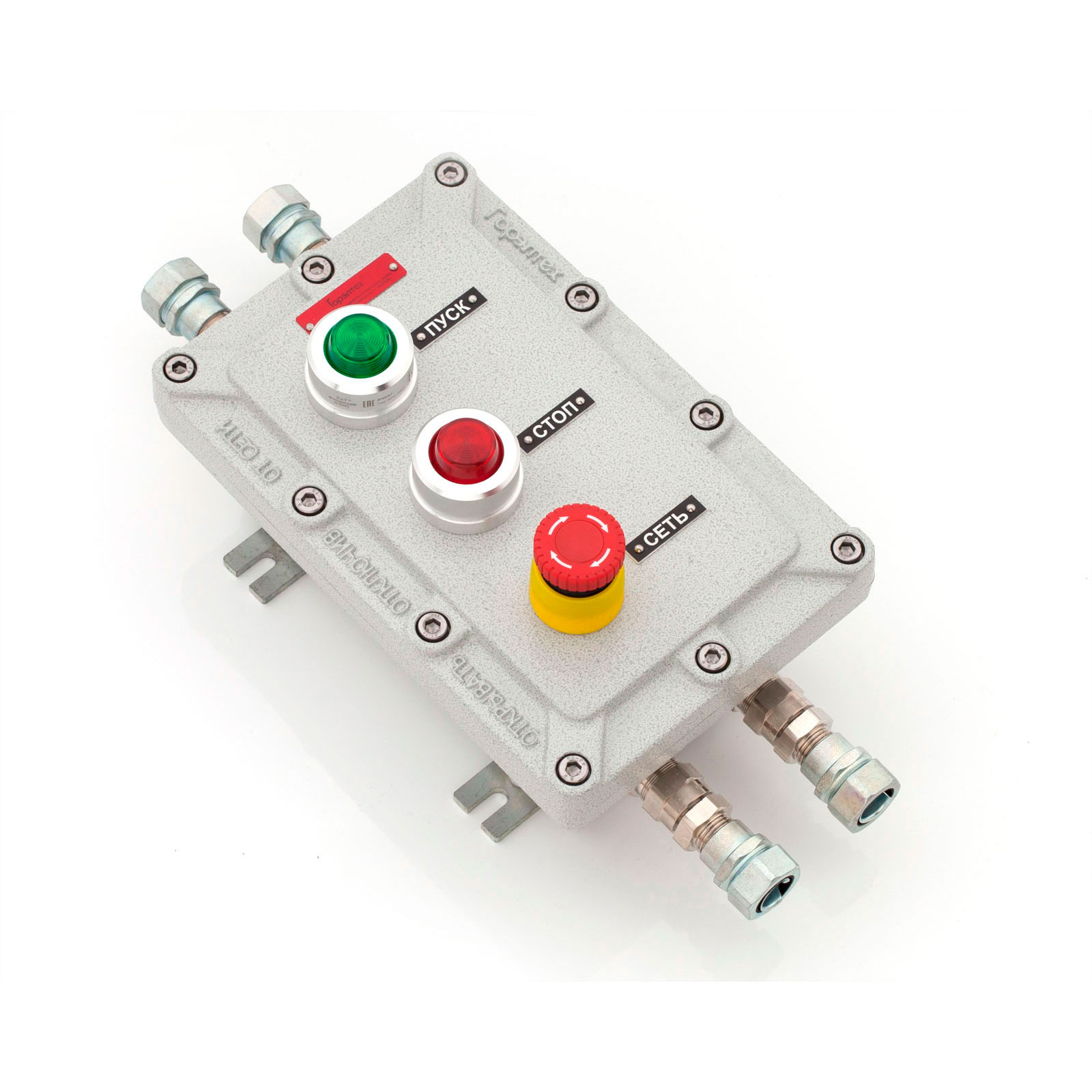

Взрывозащищенные многоместные посты управления и индикации ПКИВ в исполнении Ехd, предназначены для управления оборудованием и/или подачи сигналов индикации, как на месте, так и дистанционно. Посты используют в химической, фармацевтической, нефтяной промышленности и там, где необходимо взрывозащищенное электрооборудование.

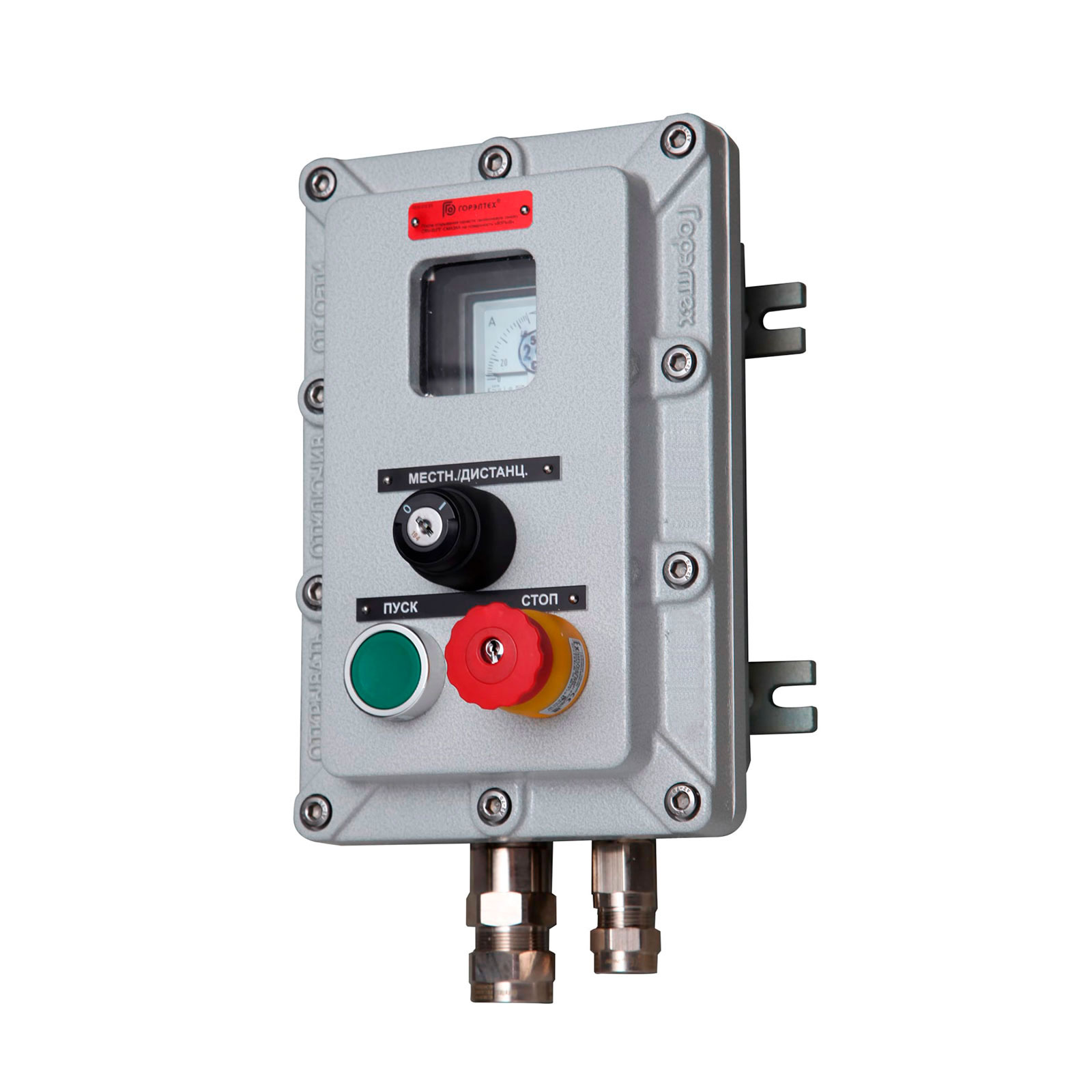

Посты допускают шестиместную установку элементов управления и индикации. Исполнение ПКИВ281813-О0505 с окном предназначено для размещения визуального прибора КИП и четырех элементов управления и индикации.
Изделия обладают высокой стойкостью к воздействию сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Срок службы Exd оболочек изделий по поверхности ВЗРЫВ более 25 лет.
Одним из отличий взрывозащищенных изделий ТOO «ЗАВОД ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления дает возможность работать в рукавицах (Важно при работе на улице при низких температурах). Элементы индикации имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, а так же типового исполнения, изготовление по требованию заказчика.
Технический регламент ТР ТС 010/2011 «О безопасности машин и оборудования».
Приложение 1. Основные требования к безопасности машин и оборудования. Пункт 15:
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо.
Каждый отдельный продукт проходит тщательную приемку в соответствии с точным планом качества ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). Соответствие нормам и техническим заданиям клиента контролируется по специальной процедуре. Мероприятия по контролю следуют друг за другом (проводятся последовательно) на протяжении всего производственного цикла изделия. Посты выполнены по новейшим Европейским и Казахстанским технологиям, а по стоимости могут конкурировать даже с устаревшими образцами производства.
Для постов управления и индикации «ПКИВ» получен сертификат функциональной безопасности SIL 2. Его наличие подтверждает, что оборудование надежно функционирует в процессе эксплуатации, обеспечивает функциональную безопасность, может использоваться в системах противоаварийной защиты (СПАЗ). При заказе оборудования необходимо указать опцию «/SIL2», в комментариях указать его функциональное назначение: аварийная остановка, аварийный пуск или их сочетание. Возможность применения опции «/SIL2» зависит от комплектации поста управления.
Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.
Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
САПР «ГорэлтЕх»
Сконфигурировать изделие ПКИВ вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.
Программа САПР «ГорэлтЕх» разработана таким образом, что не требует специальных навыков в области проектирования взрывозащищенного оборудования и глубоких знаний действующих стандартов, а предусмотренные алгоритмы системы позволяют избежать возникновения ошибок при создании чертежей.
ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-31-2013, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 30852.20-2002, ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ 14254-2015, IEC 60079-0:2011, IEC 60079-1:2014-06, IEC 60079-31:2013, EN 60079-0 (2012), EN 60079-1 (2014), EN 60079-31 (2014), EN 60079-18 (2015), EN 60079-7 (2015)
Маркировка рудничного оборудования:
РН1/РН2
Защита:
IP66/IP67/IP69
IK10
Установка:
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы,непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:
—-
Температура окружающей среды, °С:
-60…+40 (Т6/Т85°С)
-60…+60 (Т5/Т100°С)
-60…+60 (Т4/Т135°С)
-60…+60 (для рудничного нормального и общепромышленного исполнений)
Максимальное напряжение, В:
~1000 / ⎓400
Максимальная сила тока, А:
300
Резьба на присоединительных отверстиях:
Метрическая ГОСТ 24705-2004 (другой тип и размер резьбы, второе отверстие по требованию)
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный
Класс защиты от поражения электрическим током:
I
Масса, кг:
7
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
