НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

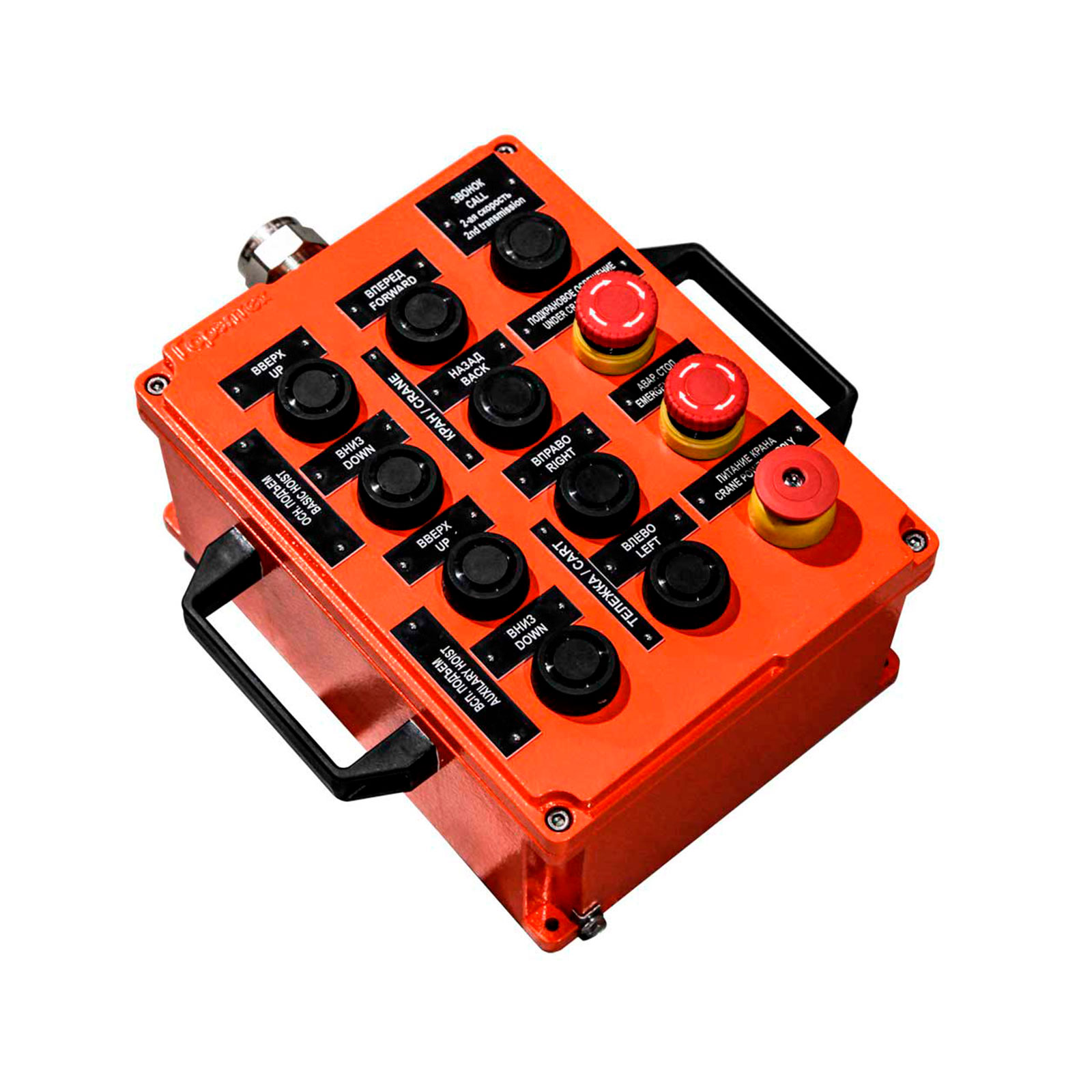

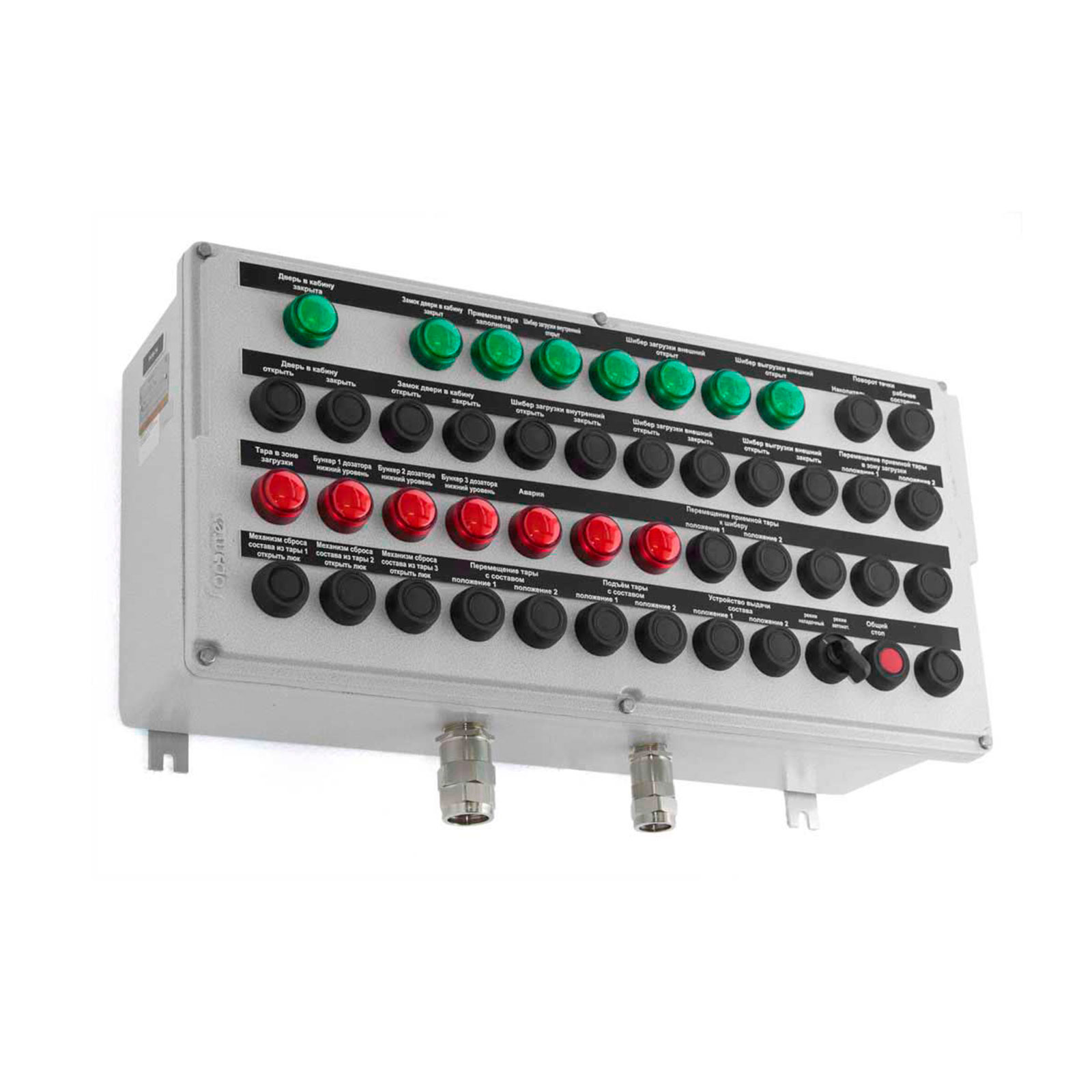

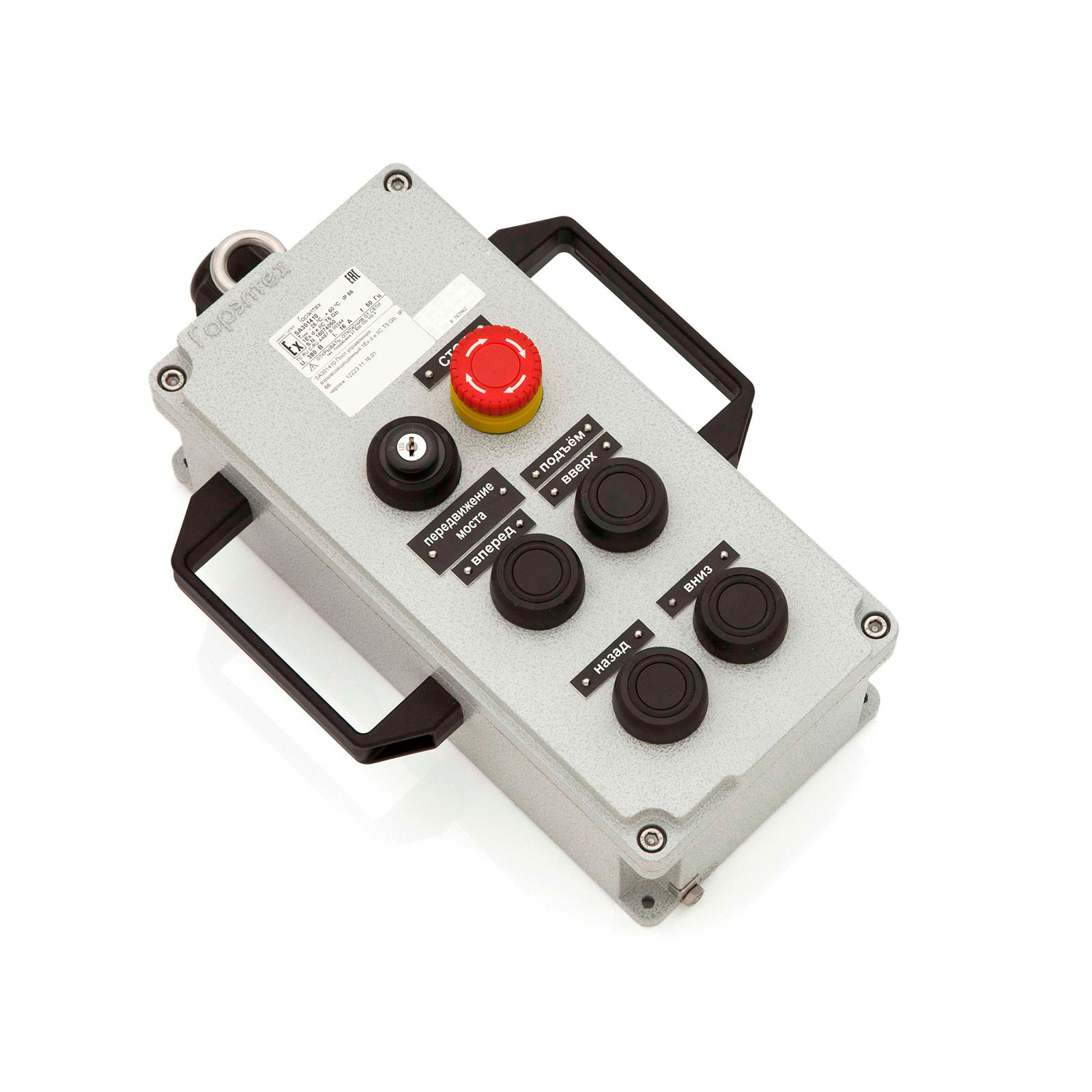

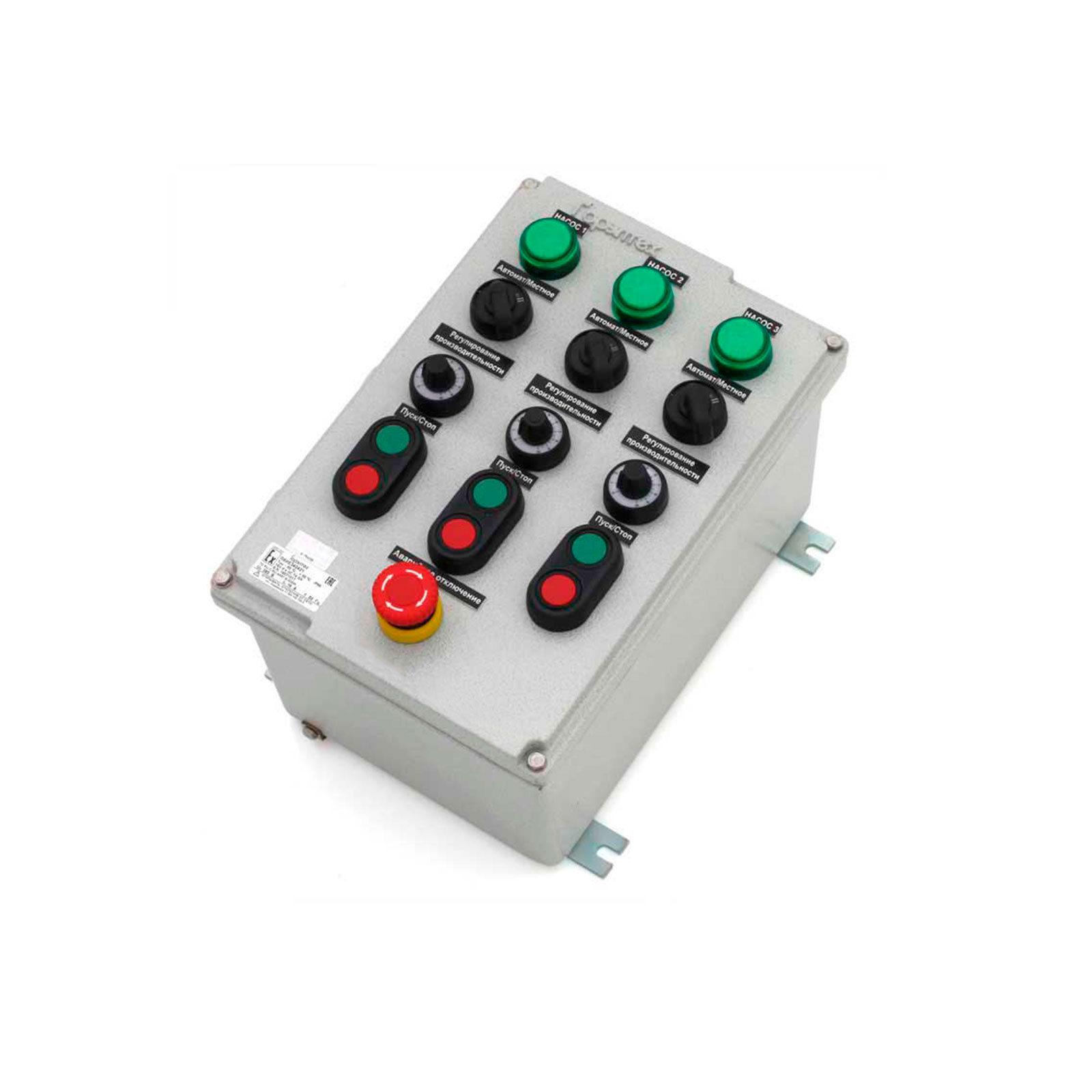

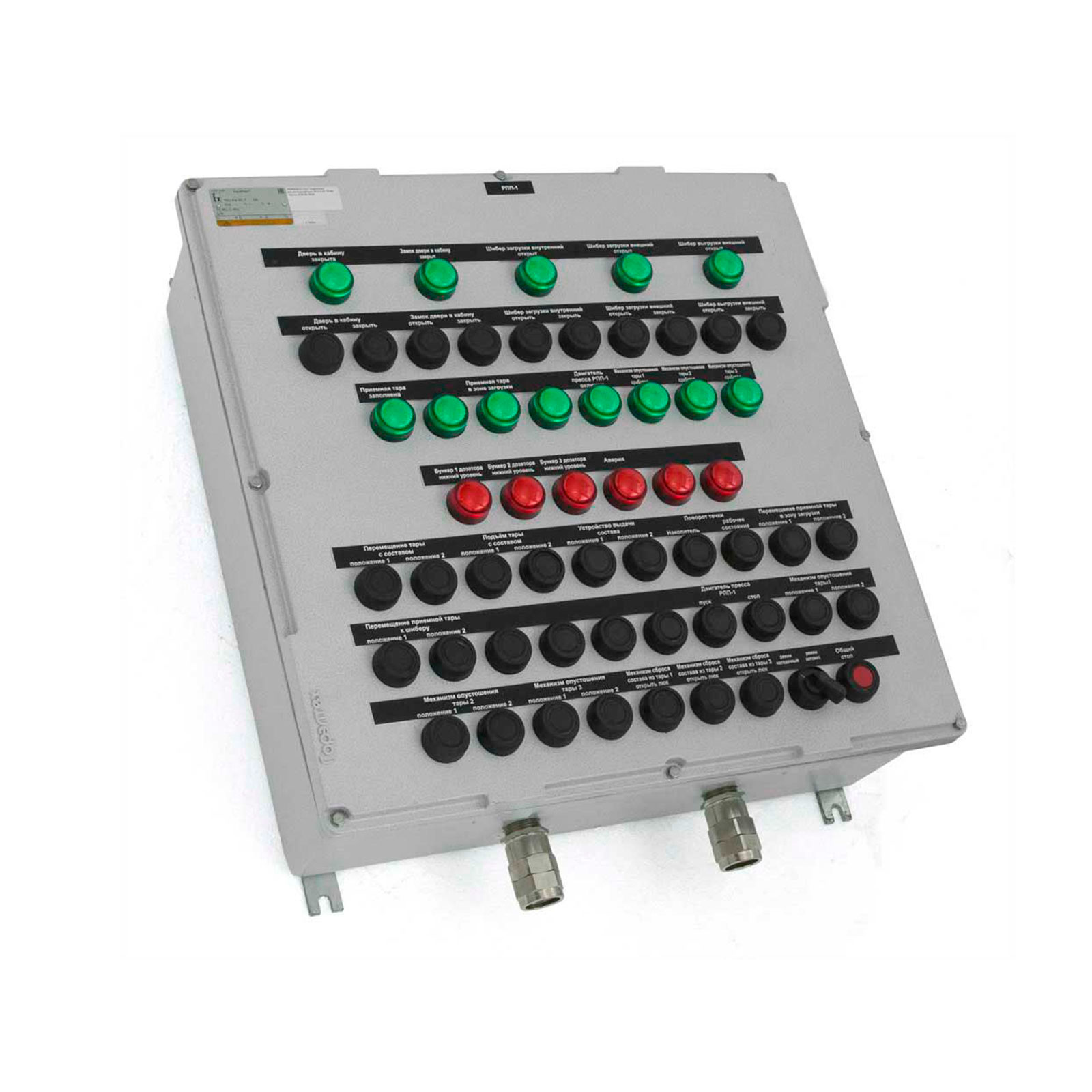

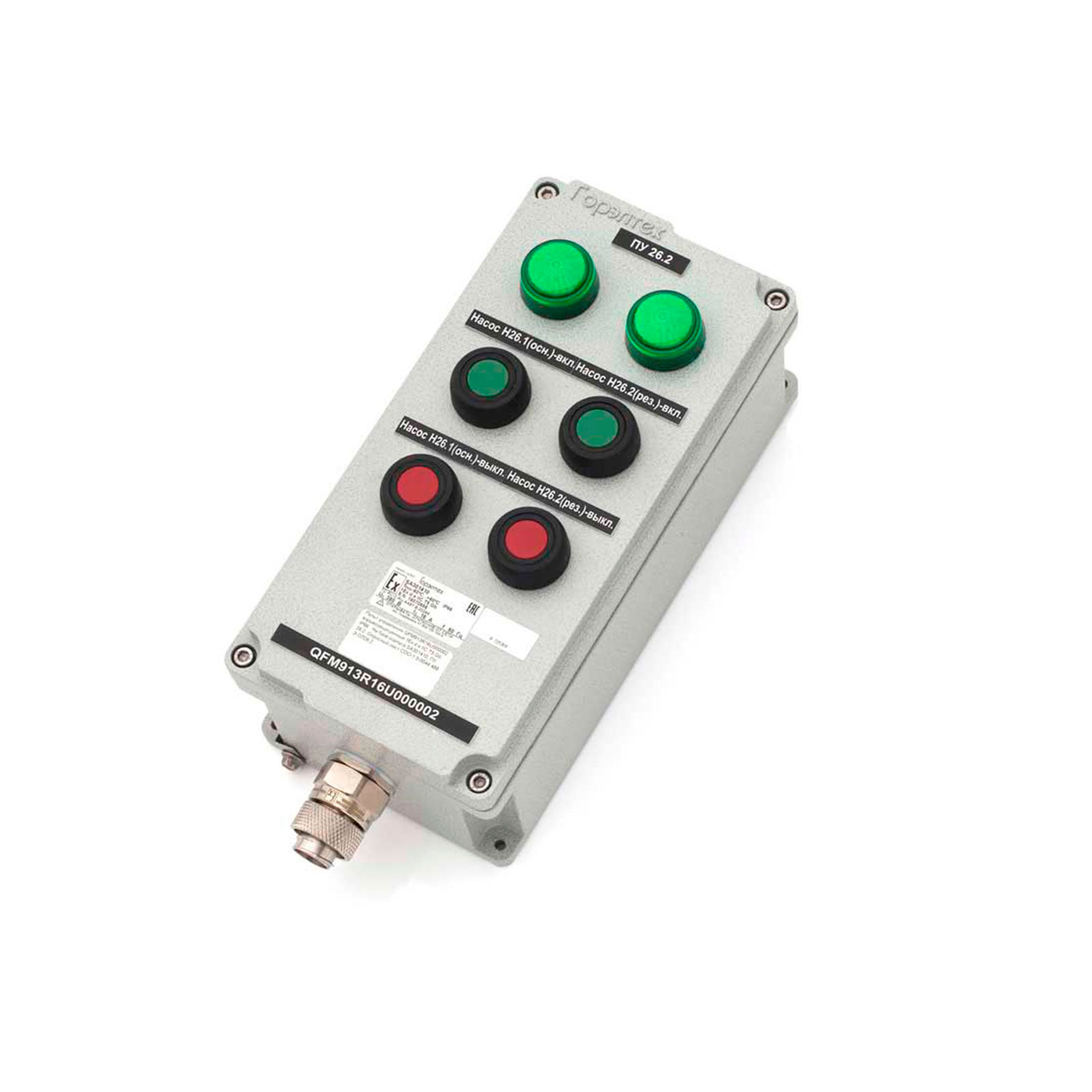

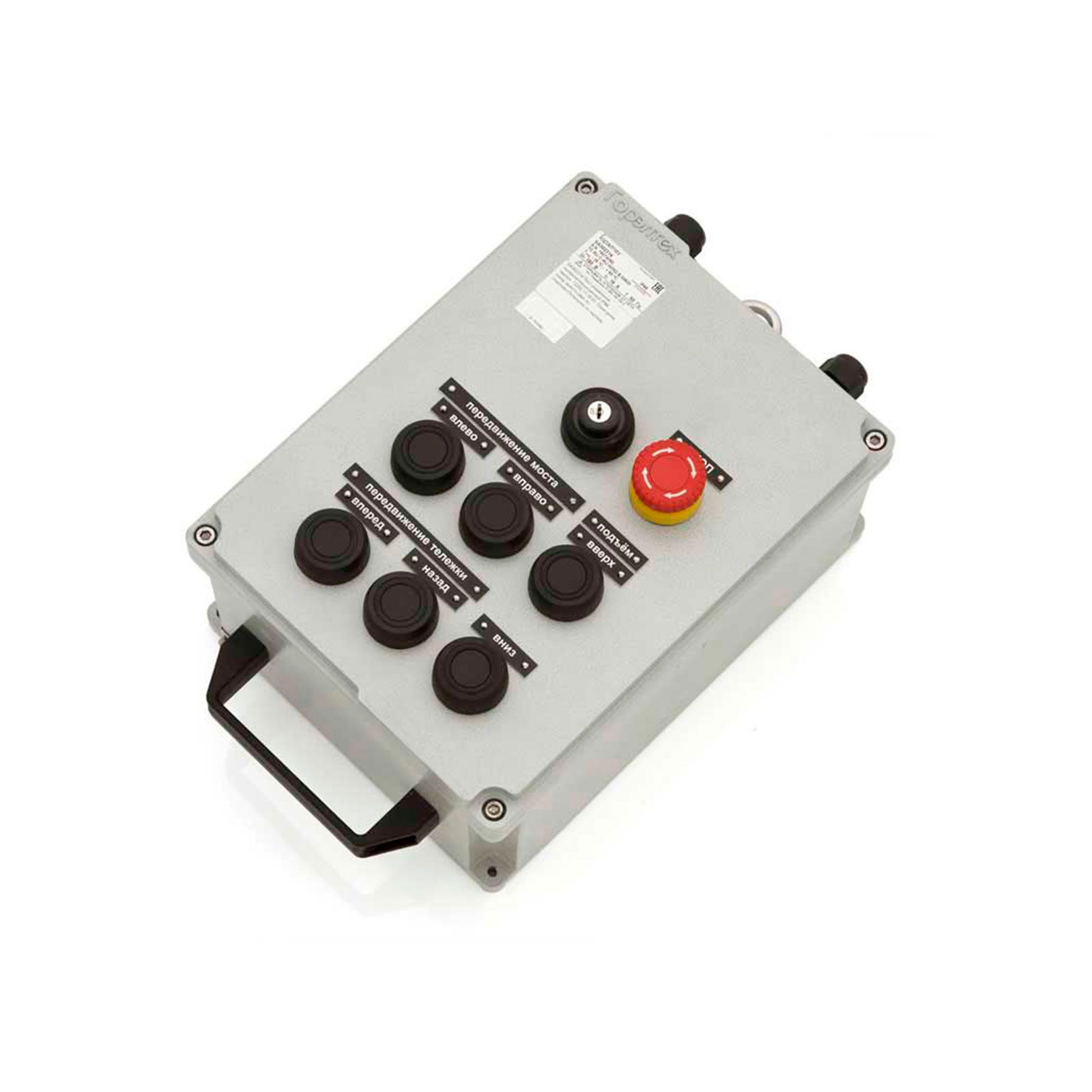

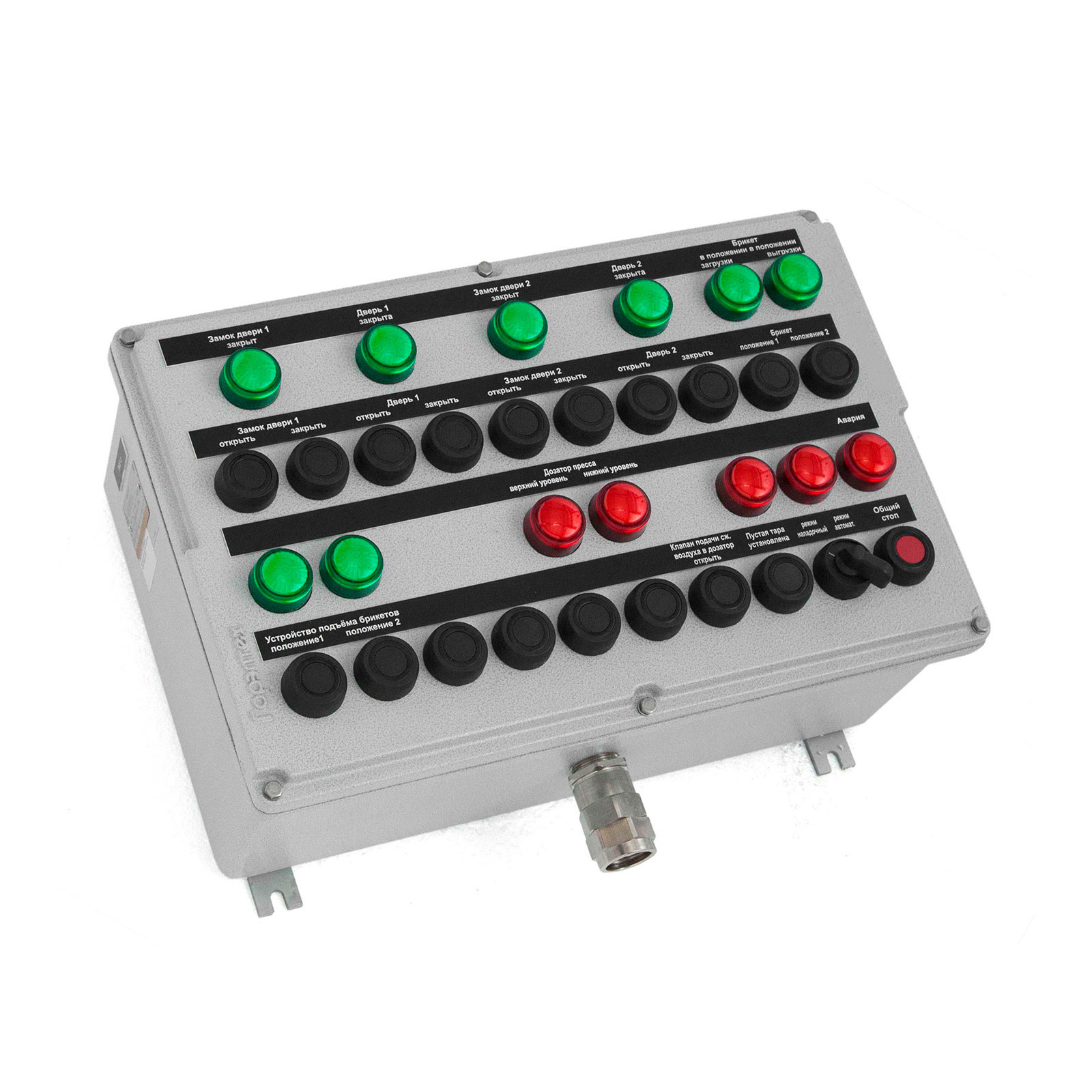

Взрывозащищенные посты управления и индикации серии ПКИЕ применяются во взрывоопасных зонах в нефтяной, газовой, химической, фармацевтической и пищевой промышленности, в металлургии, энергетике и др. Взрывозащищенные посты серии ПКИЕ служат для управления различными аппаратами и механизмами (насосами, вентиляторами, мешалками и др.) Гибкая модульная система постов достигается применением различных типоразмеров корпусов и разнообразных управляющих и индикационных модулей. Одним из преимуществ постов ПКИЕ являются яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др. Маркировочные таблички Установка элементов управления и индикации, и комплектации кабельными вводами производиться исходя из требований заказчика.
По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп.
Для поста управления и индикации «ПКИЕ» получен сертификат функциональной безопасности SIL 2. Его наличие подтверждает, что оборудование надежно функционирует в процессе эксплуатации, обеспечивает функциональную безопасность, может использоваться в системах противоаварийной защиты (СПАЗ). При заказе оборудования необходимо указать опцию «/SIL2», в комментариях указать его функциональное назначение: аварийная остановка, аварийный пуск или их сочетание. Возможность применения опции «/SIL2» зависит от комплектации поста управления.
Область применения — взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности.
САПР «ГорэлтЕх»
Сконфигурировать изделие ПКИЕ вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.
Программа САПР «ГорэлтЕх» разработана таким образом, что не требует специальных навыков в области проектирования взрывозащищенного оборудования и глубоких знаний действующих стандартов, а предусмотренные алгоритмы системы позволяют избежать возникновения ошибок при создании чертежей.
ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012, ГОСТ Р МЭК 60079-18-2012, ГОСТ IEC 60079-31-2013, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002 (МЭК 60079-0:1998), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 30852.20-2002, ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ 14254-2015
Маркировка рудничного оборудования:
РН1/РН2
Защита:
IP66/IP69
IK10
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона
Сертификаты соответствия и разрешения:
—-
Температура окружающей среды, °С:
-60…+40 (Т6/Т85°С)
-60…+60 (Т5/Т100°С)
-60…+85 (Т4/Т135°С)
-60…+85 (для рудничного нормального и общепромышленного исполнений)
Максимальное напряжение, В:
~1000 / ⎓400
Максимальная сила тока, А:
291
Размещение кабельных вводов:
По спецификации заказчика
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL 3001)
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный (по умолчанию)
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
