НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

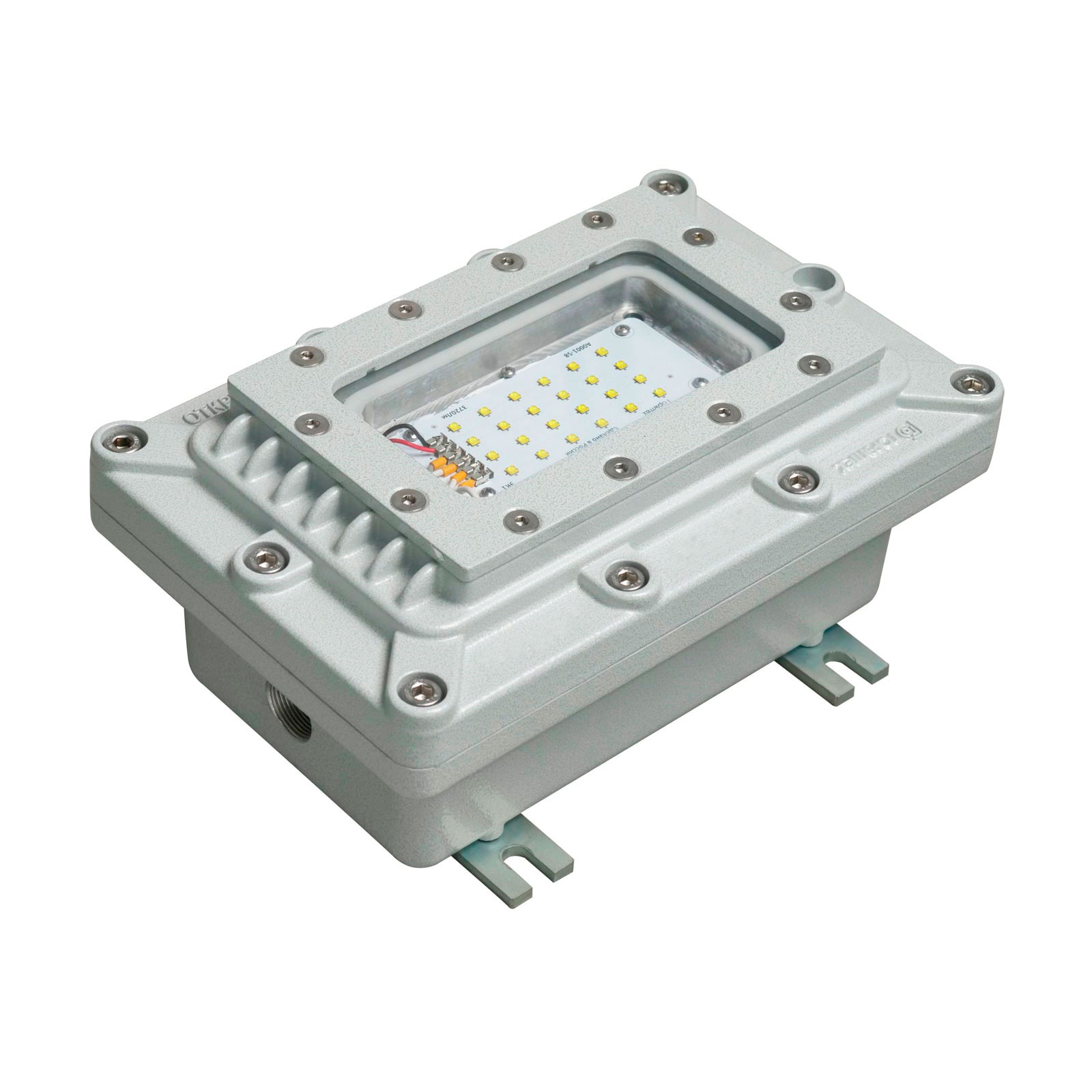

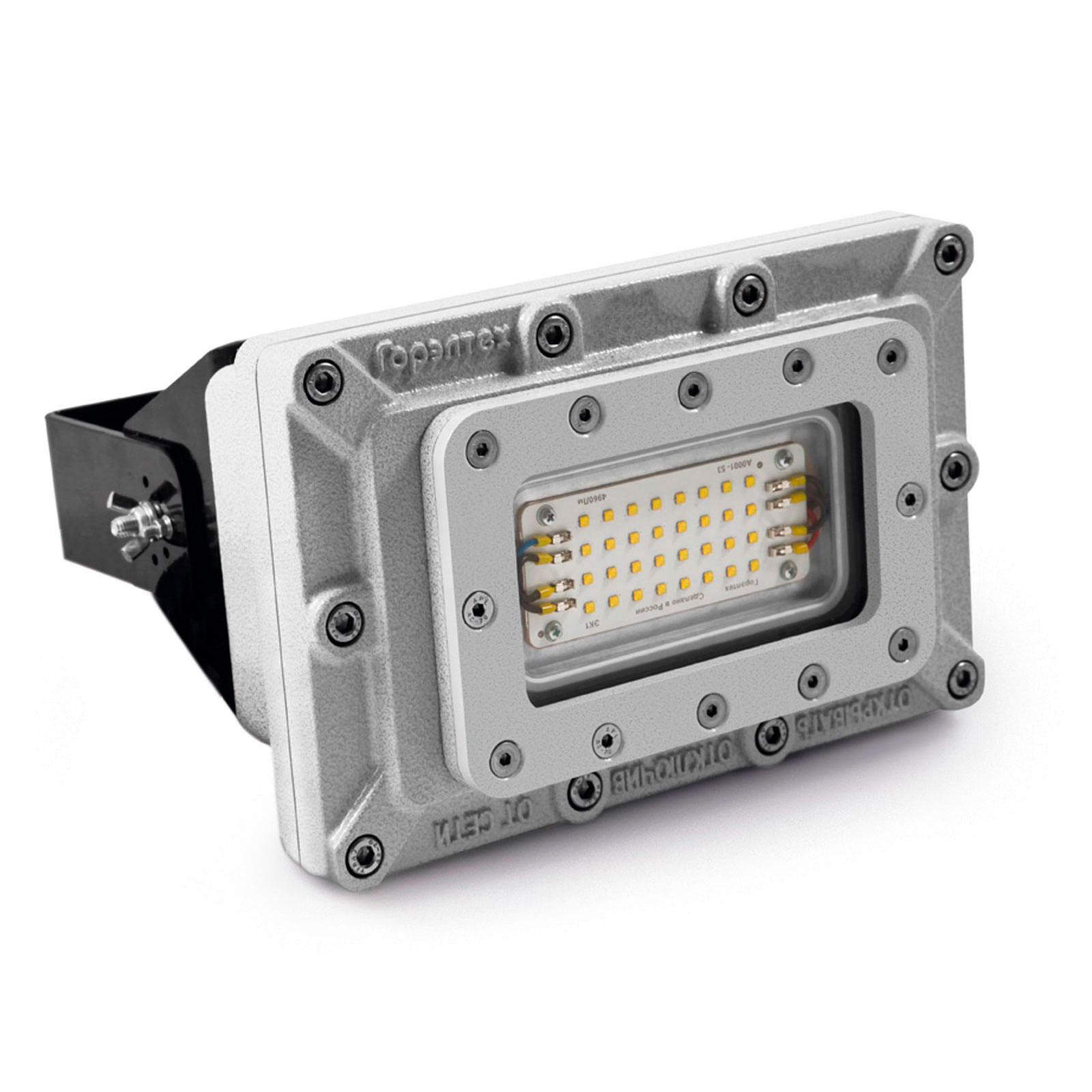

Взрывозащищенный плоский светодиодный светильник серии СГУ02-…С это светильник четвертого поколения где применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155лм на 1 Вт. Светодиодный светильник СГУ02-…С предназначен для освещения мест в обычном и аварийном освещении и устанавливается во взрывоопасных зонах в местах, где не хватает места для установки осветительной арматуры стандартных габаритов (например контейнерные установки).

Практические испытания позволили подтвердить, что взрывозащищенные светодиодные светильники СГУ02-…С по визуальной яркости значительно превосходят светильники с лампами ДРЛ 125 и могут являться оптимальной заменой светильников на основе ртутных газоразрядных ламп. К тому же светильники серии СГУ02-…С в несколько раз превосходят ртутные лампы по сроку службы и лишены таких недостатков ДРЛ, как плохая цветопередача, долгое зажигание и перезажигание лампы, занимающее в некоторых условиях до 10 минут. Время включения взрывозащищенного светодиодного светильника СГУ02-…С и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей. Многолинзовая структура светильника позволяет создать более комфортное равномерное освещение не слепящее глаз.

ПРЕИМУЩЕСТВА

— Высота светильника всего 13 см, что делает его максимально удобным для установки в контейнеры и блок-боксы
— Вид взрывозащиты Exd IIC
— Удобное напольное переносное крепление
— Повышена эффективность светильника.

*Значения мощности ламп, приведенные в таблице, являются усредненными, т.к. световая отдача ламп (лм/Вт) может отличаться в зависимости от производителя.

Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования ТOO «ЗАВОД ГОРЭЛТЕХ» на территории РК.

Cree LEDСветильники СГУ02-…С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов «Cree LED» (США). Светодиоды «Cree LED» отличаются высоким КПД и световой отдачей 155 Лм/Вт.

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011, ГОСТ IEC 60079-31-2013

Маркировка взрывозащиты:

1Ex db op is IIC T5….Т4 Gb X

1Ex db op is IIB+H2 T5…T4 Gb

1Ex db op is IIB T4 Gb (для исполнения /ТЕРМО)

Ex tb op is IIIС Т160°С…T195°С Db (для исполнения /ТЕРМО)

Ex tb op is IIIС Т95°С…T130°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/IP67/IP68
IK10

Установка:

Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок

Сертификаты соответствия и разрешения:

—-

Температура окружающей среды, °С:

-60…+60
-60…+125 (для исполнения /ТЕРМО)
-60…+60 (для опции /ИБП)

Номинальное напряжение, В:

~12,~220,
⎓12, ⎓220

Потребляемый ток, А:

СГУ02-2480C: 1,9…0,5(10…40 DC);2,8…1,3(10…40 AC);0,2…0,1(110…270 AC);0,2…0,1(110…270 DC);
СГУ02-3720C: 2,8…0,8(10…40 DC); 2,5…1,6(10…40 AC); 0,2…0,1(110…270 AC); 0,2…0,1(110…270 DC);
СГУ02-4960C: 3,7…1,0(10…40 DC); 5,5…2,5(10…40 AC); 0,3…0,2(130…270 AC); 0,3…0,2(130…270 DC);
СГУ02-7440С: 5,6…1,5(10…40 DC); 4,9…3,2(10…40 AC); 0,4…0,2(150…270 AC); 0,4…0,2(150…270 DC);
СГУ02-2480С/ТЕРМО: 1,6…0,6(12…36 DC);1,8…0,6(12…36 AC);0,2…0,1(130…270 AC);0,2…0,1(130…270 DC);
СГУ02-3720С/ТЕРМО: 2,4…0,8(12…36 DC);0,3…0,2(130…270 AC);0,3…0,2(130…270 DC);
СГУ02-4960С/ТЕРМО: 3,2…1,1(12…36 DC);0,3…0,2(130…270 AC);0,3…0,2(130…270 DC);
СГУ02-7440С/ТЕРМО: 4,3…1,7(12…36 DC);0,4…0,3(140…270 AC);0,4…0,3(140…270 DC);
СГУ02-2480С/ИБП: 0,4(170…270 AC);
СГУ02-3720С/ИБП: 0,4…0,5(170…270 AC);
СГУ02-4960С/ИБП: 0,6…0,5(170…270 AC);
СГУ02-7440С/ИБП: 0,7…0,6(170…270 AC);

Потребляемая мощность, Вт:

СГУ02-2480C: 19(10…40 DC); 22(10…40 AC); 20(110…270 AC); 20(110…270 DC);
СГУ02-3720C: 28(10…40 DC); 32(10…40 AC); 28(110…270 AC); 28(110…270 DC);
СГУ02-4960C: 36(10…40 DC); 42(10…40 AC); 38(130…270 AC); 38(130…270 DC);
СГУ02-7440C: 55(10…40 DC); 64(10…40 AC); 53(150…270 AC); 53(150…270 DC);
СГУ02-2480С/ТЕРМО: 20(12…36 DC);22(12…36 AC);20(130…270 AC);20(130…270 DC);
СГУ02-3720С/ТЕРМО: 28;
СГУ02-4960С/ТЕРМО: 36;
СГУ02-7440С/ТЕРМО: 55;
СГУ02-2480С/ИБП: 84;
СГУ02-3720С/ИБП: 93;
СГУ02-4960С/ИБП: 111;
СГУ02-7440С/ИБП: 128;

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Электрическая схема:

Подключение к трем клеммам сечением 4 мм2

Крепление крышки:

10 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки), силиконовое уплотнение

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный

Крепление корпуса:

4 внешние монтажные точки

Коэффициент мощности (cos φ):

СГУ02-2480C: 0,922;
СГУ02-3720C: 0,959;
СГУ02-4960C: 0,958;
СГУ02-7440C: 0,980

Максимальный световой поток источника света, лм:

2480; 3720; 4960; 7440

Максимальный световой поток источника света при работе в авар. режиме, лм:

1240 (для СГУ02-2480С…/ИБП);
1336 (для СГУ02-3720С…/ИБП);
2480 (для СГУ02-4960С…/ИБП);
2678 (для СГУ02-7440С…/ИБП)

КЦТ, К:

5000 или 4000 (опция /4000К)

Коэффициент пульсации светового потока:

менее 0,5%
