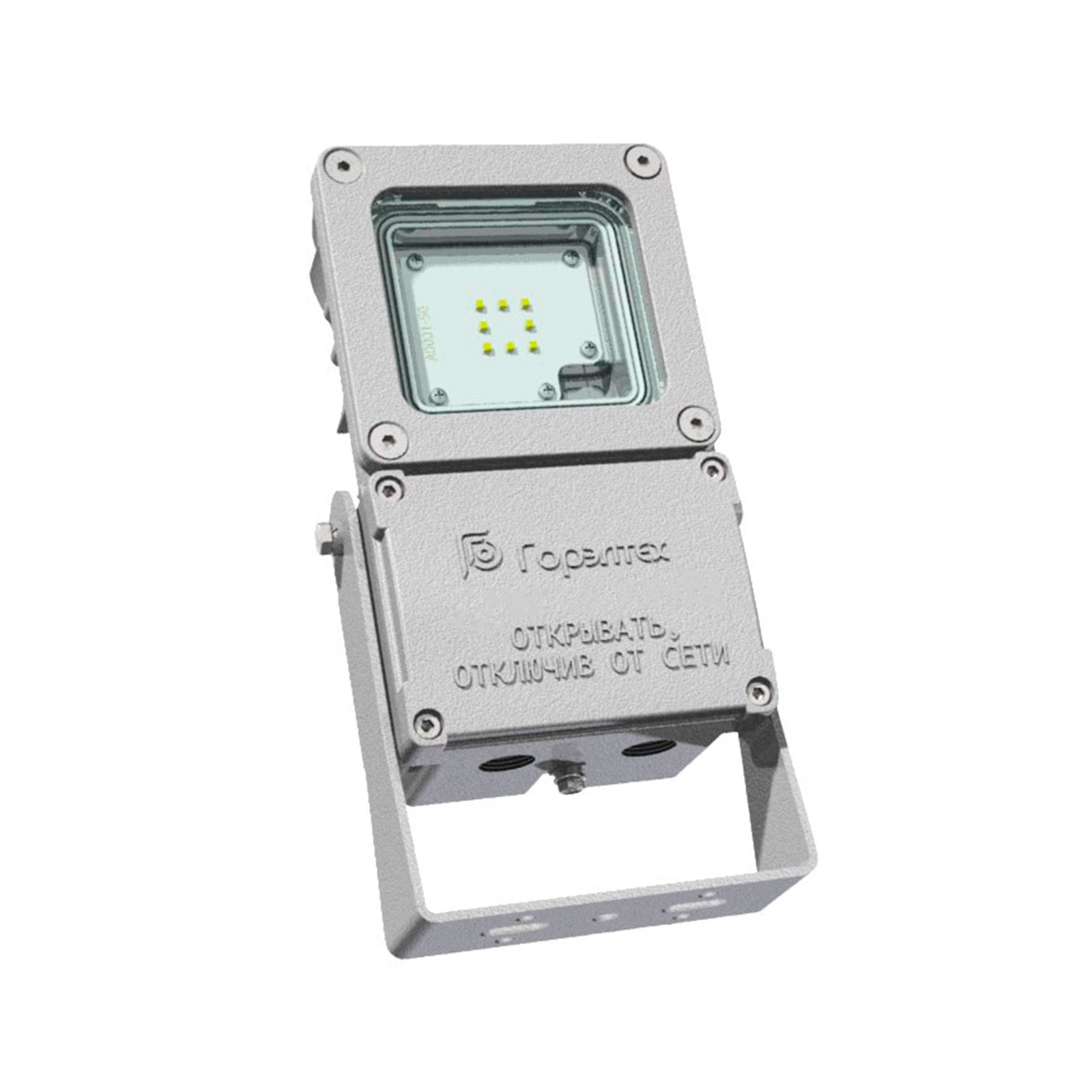

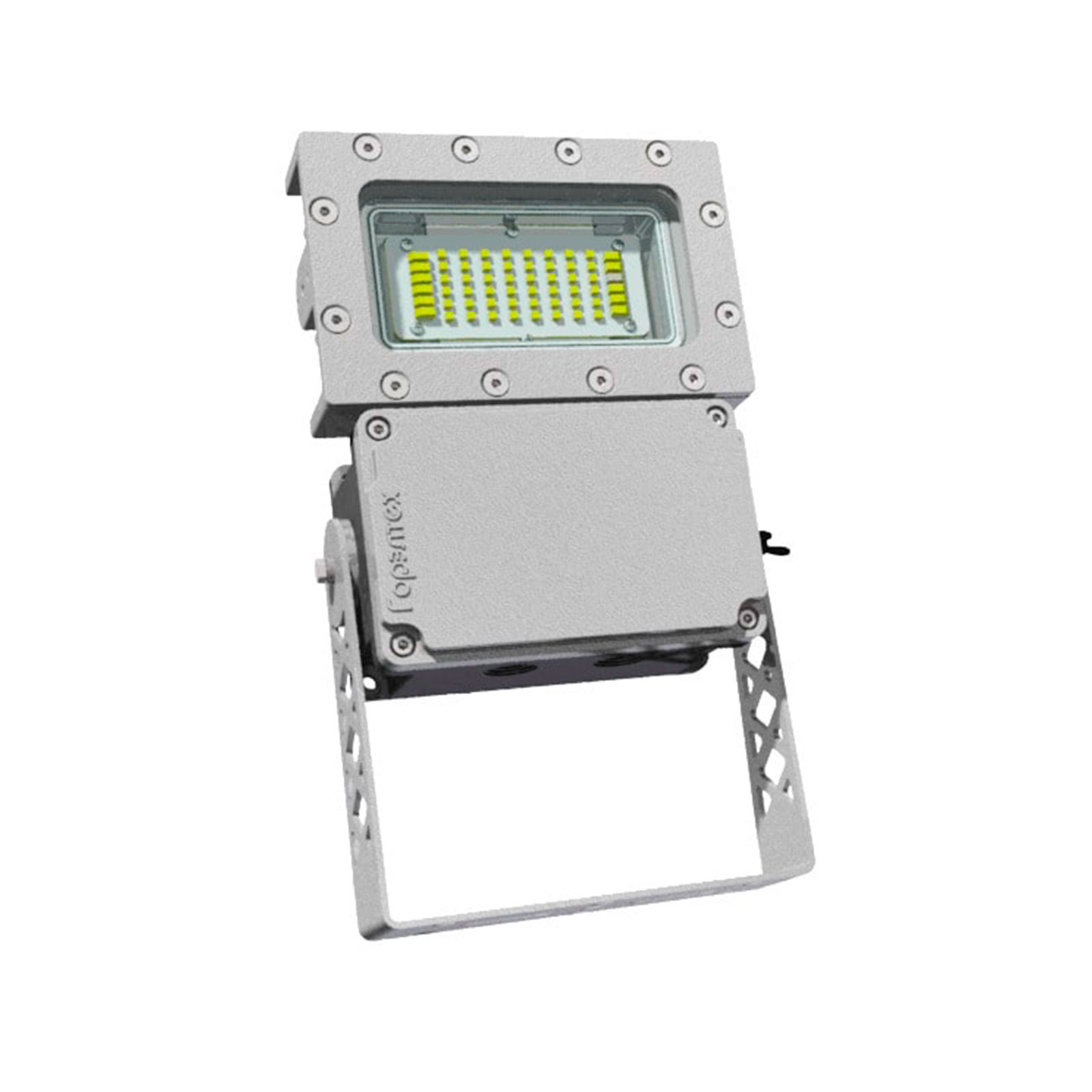

Взрывозащищенные светодиодные светильники СГУ01-…С
Контактная информация:
Пожалуйста, обратите внимание, что мы работаем только с юрлицами.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные светодиодные светильники серии СГУ01-…С это светильники четвертого поколения, в которых применяются сверхъяркие светодиоды с высоким КПД и энергетическим световым потоком ~155лм на 1 Вт.
Взрывозащищенные светодиодные светильники СГУ01-…С предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред. Благодаря низкому коэффициенту пульсации светильники можно использовать не только в качестве общего освещения, но и в качестве освещения рабочих зон операторов управления и другого обслуживающего персонала.
Корпуса взрывозащищенных светодиодных светильников серии СГУ01-…С выполнены из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к соляному туману и другим химическим веществам. Для покрытия корпусов используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035. Светопропускная часть светильников — ударопрочное термостойкое стекло, обладающее высокой механической прочностью, износоустойчивостью, термостойкостью при перепаде температур, химостойкостью, высокой светопропускной способностью.
Оригинальная конструкция корпуса светодиодных светильников Горэлтех повышает функциональность изделия, а радиатор обеспечивает хорошую теплоотдачу. Корпус светильника лишен таких недостатков, как химическое и физическое старение полимеров. Срок службы корпусов светильников составляет более 25 лет.
Корпус светодиодных светильников СГУ01-…С имеет два отверстия, предназначенных для установки взрывозащищенных кабельных вводов. Внутри вводной коробки установлены клеммы для подключения питающих проводов. Наличие дополнительных клемм внутри вводной коробки обеспечивают возможность транзитного подключения светильника к кабельным сетям.
Универсальное крепление позволяет располагать светильник в любом рабочем положении в пространстве: потолочная, настенная установки, установка на опоре.

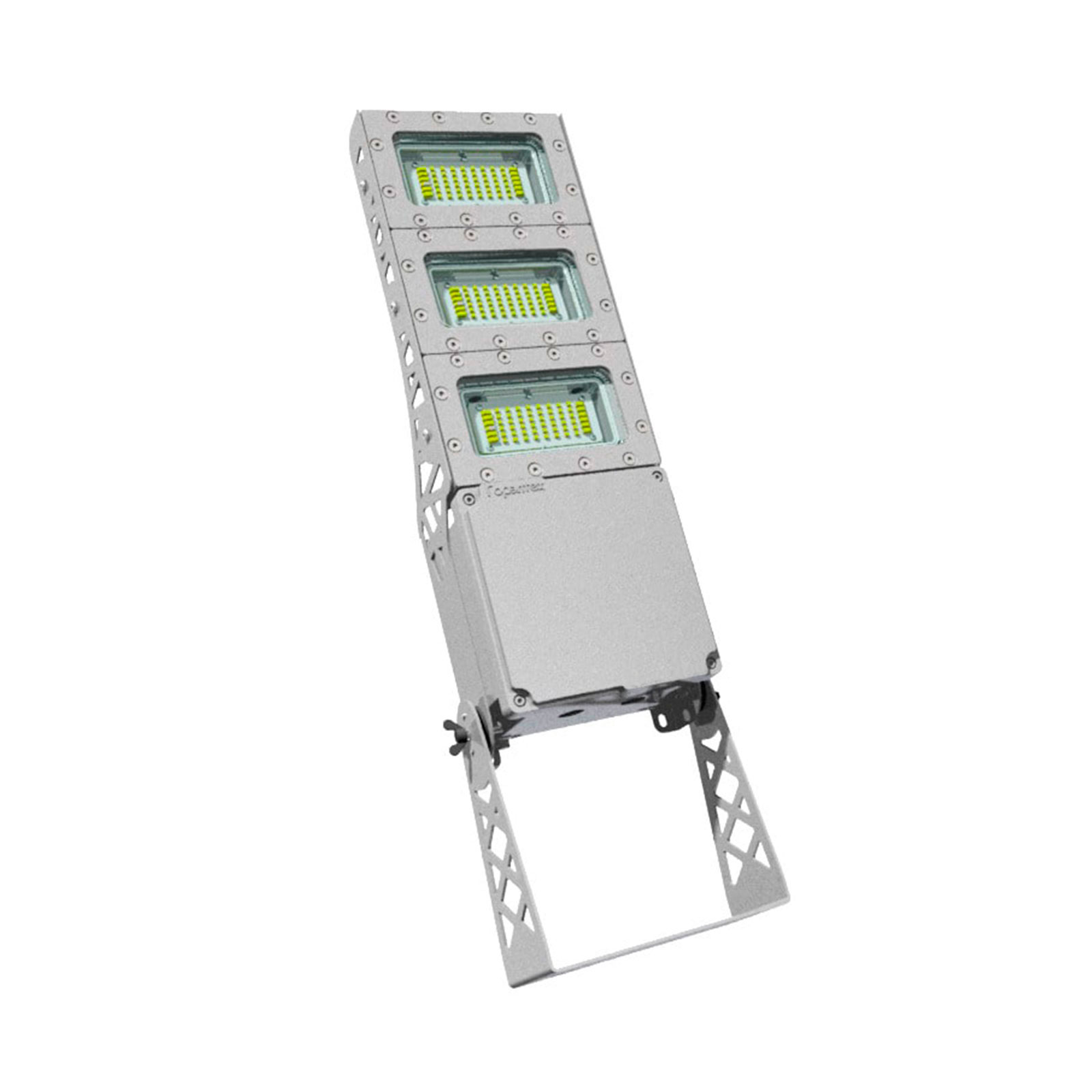

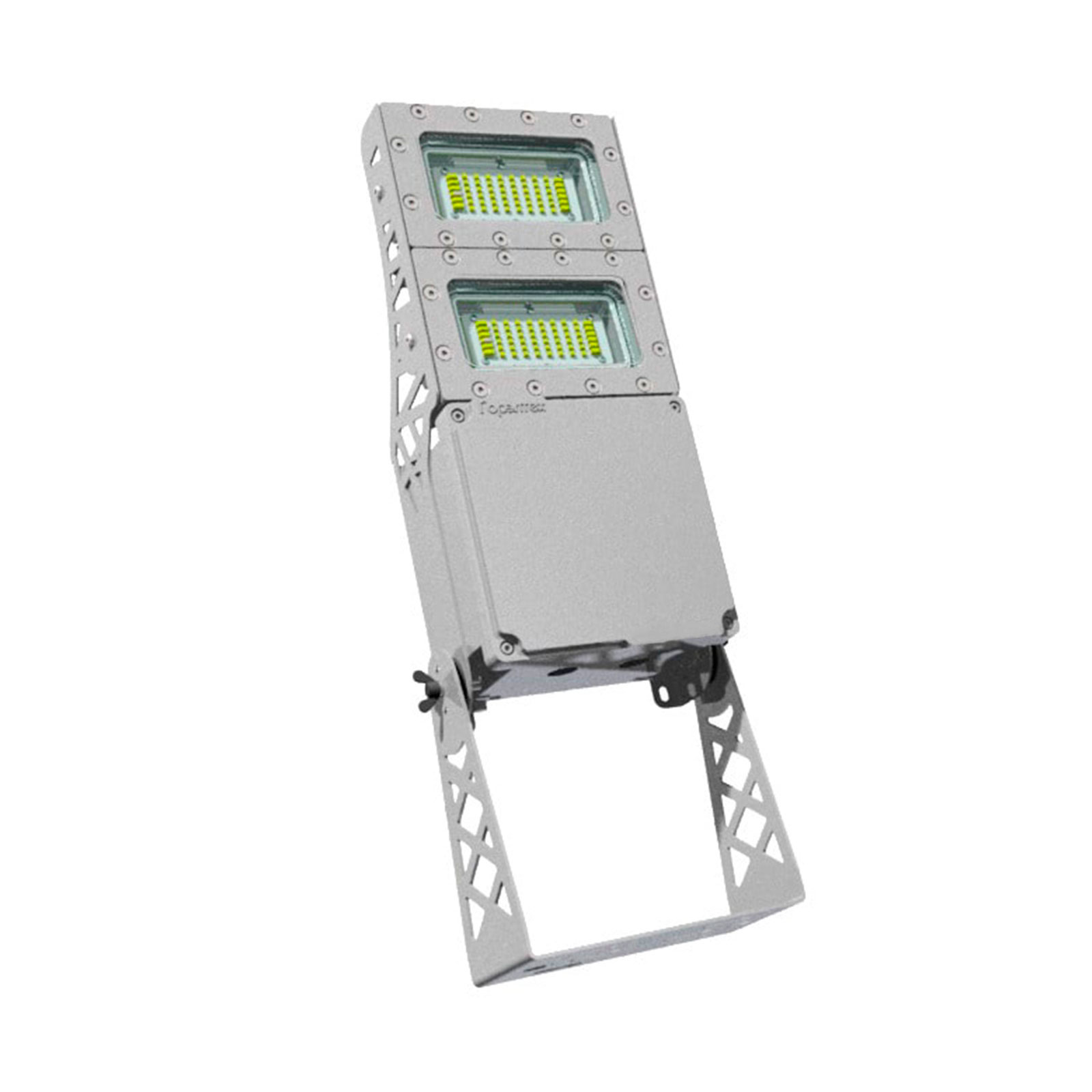

На базе взрывозащищенных светодиодных светильников серии СГУ01-…С могут создаваться модульные осветительные устройства с различной заданной конфигурацией:
— однорядные от 2 до 5 светильников СГУ01-…С;
— двухрядные от 4 до 10 светильников СГУ01-…С.
Возможно изготовление модульных стационарных и передвижных осветительных устройств по заданной заказчиком конфигурации.
Cree LEDВзрывозащищенные светодиодные светильники серии СГУ01-…С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов «Cree LED» (США). Светодиоды «Cree LED» отличаются высоким КПД и световой отдачей 155 Лм/Вт.
Химические вещества, используемые для изготовления взрывозащищенных светодиодных светильников СГУ01-…С, такие как клей, компаунд, конформное покрытие, смазочные материалы и уплотнители не оказывают негативного воздействия на их производительность и срок службы, а также не ухудшают уровень светового потока. Пригодность данных материалов для изготовления светодиодных плат была подтверждена длительными стендовыми испытаниями, проведенными в собственной испытательной лаборатории ТОО «ЗАВОД ГОРЭЛТЕХ»
Конструкция корпуса взрывозащищенных светодиодных светильников СГУ01-…С имеет полностью герметичную камеру с установленными светодиодными платами заполненную воздухом. Данный герметичный контур не нарушается во время монтажа и эксплуатации светильника на объекте заказчика и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.
Конструктивные особенности светодиодных светильников СГУ01-…С и материалы, применяемые для их изготовления позволяют непрерывно защищать светодиоды от воздействия агрессивных вредных веществ на объектах заказчика во время всего длительного срока эксплуатации.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования ТOO «ЗАВОД ГОРЭЛТЕХ» на территории РК.
Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности.
ГОСТ 31610.0-2014, ГОСТ 14254-2015, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012, ГОСТ Р МЭК 60079-18-2012, ГОСТ IEC 60079-31-2013, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011
Маркировка рудничного оборудования:
РН1/РН2
Защита:
IP66
IK08
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:
—-
Температура окружающей среды, °С:
-60…+60
-60…+100 (для исполнения /ТЕРМО)
-60…+90 (для СГУ01-19840С…/ТЕРМО)
Номинальное напряжение, В:
~12, ~127, ~220
⎓12, ⎓220
Потребляемый ток, А:
СГУ01-1240С/М2: 1…0,3 (10…36 DC); 2…0,7 (12…36 AC); 0,1 (170…270 AC); 0,1 (170…270 DC);
СГУ01-2480С/М2: 1,9…0,6 (10…36 DC); 3,7…1,3 (12…36 AC); 0,2…0,1 (170…270 АС); 0,2…0,1 (170…270 DC);
СГУ01-3720С/М2: 2,9…0,8 (10…36 DC); 5,3…1,8 (12…36 AC); 0,2…0,1 (170…270 АС); 0,2…0,1 (170…270 DC);
СГУ01-4960С/М2: 3,7…1,1 (10…36 DC); 7,3…2,5 (12…36 AC); 0,3…0,2 (170…270 АС); 0,3…0,2 (170…270 DC);
СГУ01-7440С/М2: 5,9…1,7 (10…36 DC); 10,5…3,5 (12…36 AC); 0,4…0,3 (170…270 АС); 0,4…0,3 (170…270 DC);
СГУ01-9920С/М2: 7,1…1,2 (10…36 DC); 14,6…4,9 (12…36 AC); 0,5…0,4 (170…270 АС); 0,5…0,4 (170…270 DC);
СГУ01-14880С/М2: 10,5 … 2,8 (10 … 36DC), 21 … 7 (12 … 36 АС), 0,7…0,5 (170 … 270 АС), 0,7… 0,4 (170 … 270 DC);
СГУ01-19840С/М2: 14,5…3,9 (10 … 36 АС), 28,2…9,4 (12 … 36 АС), 0,9…0,6 (170 … 270 АC), 0,9…0,6 (170 … 270 DC);
СГУ01-24800С/М2: 18,5…5 (10 … 36 АС), 36…12 (12 … 36 АС), 1,1…0,7 (170 … 270 АC), 1,1…0,7 (170 … 270 DC);
СГУ01-1240С/М2/ТЕРМО: 1…0,3 (10…36 DC), 0,1 (170…270 АС), 0,1 (170…270 DC);
СГУ01-2480С/М2/ТЕРМО: 1,9…0,5 (10…36 DC), 0,2…0,1 (170…270 АС), 0,2…0,1 (170…270 DC);
СГУ01-3720С/М2/ТЕРМО: 2,9…0,8 (10…36 DC), 0,2…0,1 (170…270 АС), 0,2…0,1 (170…270 DC);
СГУ01-4960С/М2/ТЕРМО: 3,7…1,1 (10…36 DC), 0,3…0,2 (170…270 АС), 0,3…0,2 (170…270 DC);
СГУ01-7440С/М2/ТЕРМО: 5,9…1,7 (10…36 DC), 0,4…0,3 (170…270 АС), 0,4…0,3 (170…270 DC);
СГУ01-9920С/М2/ТЕРМО: 7,1…2 (10…36 DC), 0,5…0,3 (170…270 АС), 0,5…0,3 (170…270 DC);
СГУ01-14880С/М2/ТЕРМО: 11 … 3,1 (10…36 DC), 0,8…0,4 (170…270 АС), 0,8… 0,4 (170…270 DC);
СГУ01-19840С/М2/ТЕРМО: 14,7 … 4,1 (10…36 DC), 0,9…0,6 (170…270 АС), 0,9…0,6 (170…270 DC);
СГУ01-1240С/М2/ИБП: 0,3…0,4 (170…270 АС), 0,6…0,7 (90…165 АС);
СГУ01-2480С/М2/ИБП: 0,4 (170…270 АС), 0,6…0,7 (90…165 АС);
СГУ01-3720С/М2/ИБП: 0,4…0,5 (170…270 АС), 0,8 (90…165 АС);
sСГУ01-4960С/М2/ИБП: 0,6…0,5 (170…270 АС), 0,9 (90…165 АС);
СГУ01-7440С/М2/ИБП: 0,7…0,6 (170…270 АС), 1,1…0,1 (90…165 АС);
Потребляемая мощность, Вт:
СГУ01-1240С/М2: 10 Вт;
СГУ01-2480С/М2: 18 Вт;
СГУ01-3720С/М2: 28 Вт;
СГУ01-4960С/М2: 37 Вт;
СГУ01-7440С/М2: 55 Вт;
СГУ01-9920С/М2: 74 Вт;
СГУ01-14880С/М2: 105 Вт;
СГУ01-19840С/М2: 140 Вт; 145 (для 10…36 DC);
СГУ01-24800С/М2: 175 Вт; 185 (для 10…36 DC);
СГУ01-1240С/М2/ТЕРМО: 10 Вт;
СГУ01-2480С/М2/ТЕРМО: 18 Вт;
СГУ01-3720С/М2/ТЕРМО: 28 Вт;
СГУ01-4960С/М2/ТЕРМО: 37 Вт;
СГУ01-7440С/М2/ТЕРМО: 55 Вт;
СГУ01-9920С/М2/ТЕРМО: 70 Вт;
СГУ01-14880С/М2/ТЕРМО: 105 Вт;
СГУ01-19840С/М2/ТЕРМО: 140 Вт;
Максимальная мощность, Вт:
СГУ01-1240С/М2/ИБП: 72 Вт(170…270 АС), 100 (90…165 АС);
СГУ01-2480С/М2/ИБП: 84 Вт(170…270 АС), 110 (90…165 АС);
СГУ01-3720С/М2/ИБП: 93 Вт(170…270 АС), 125 (90…165 АС);
СГУ01-4960С/М2/ИБП: 111 Вт(170…270 АС), 133 (90…165 АС);
СГУ01-7440С/М2/ИБП: 128 Вт(170…270 АС), 150 (90…165 АС);
Резьба на присоединительных отверстиях:
Метрическая 2 х M20х1,5 ГОСТ 24705-2004 (для СГУ01-1240С/М2, СГУ01-2480С/М2, СГУ01-3720/М2)
Метрическая 2 х M25х1,5 ГОСТ 24705-2004 (для СГУ01-4960С/М2, СГУ01-7440С/М2, СГУ01-9920/М2, СГУ01-14880С/М2, СГУ01-19840С/М2, СГУ01-24800С/М2)
Электрическая схема:
Прямое подключение к клеммам L, N, PЕ сечением:
2,5 мм2 — для СГУ01-1240С/М2, СГУ01-2480С/М2, СГУ01-3720/М2, СГУ01-4960С/М2, СГУ01-7440С/М2, СГУ01-9920С/М2;
4 мм2 — для СГУ01-14880С/М2, СГУ01-19840С/М2, СГУ01-24800С/М2.
Возможно транзитное подключение.
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный, термостойкое ударопрочное стекло.
Коэффициент мощности (cos φ):
до 0,98
Максимальный световой поток источника света, лм:
1240, 2480, 3720,4960,7440, 9920, 14880, 19840, 24800
Максимальный световой поток источника света при работе в авар. режиме, лм:
1020 (для СГУ01-1240С/М2…/ИБП, СГУ01-2480С/М2…/ИБП, СГУ01-3720С/М2…/ИБП);
2230 (для СГУ01-4960С/М2…/ИБП, СГУ01-7440С/М2…/ИБП)
КЦТ, К:
5000
Коэффициент пульсации светового потока:
не более 5% (для СГУ01-1240С/М2, СГУ01-2480С/М2, СГУ01-3720С/М2)
не более 3% (для СГУ01-4960С/М2, СГУ01-7440С/М2, СГУ01-9920С/М2)
не более 1% (для СГУ01-14880С/М2, СГУ01-19840С/М2, СГУ01-24800С/М2)
КСС:
Тип Д (косинусная), коэффициент формы КСС — 1,6
Угол половинной яркости:
110° — 120°
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 ( по требованию У1…5, ХЛ1…5, УХЛ2…5, Т1…5.1, ТВ1…ТВ5.1, ТМ1…5.1, ТС1…5.1, О1…5.1, В1…В5.1, ОМ1…5.1)
