Взрывозащищенные клеммные коробки серии ККВА
Контактная информация:
Пожалуйста, обратите внимание, что мы работаем только с юрлицами.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

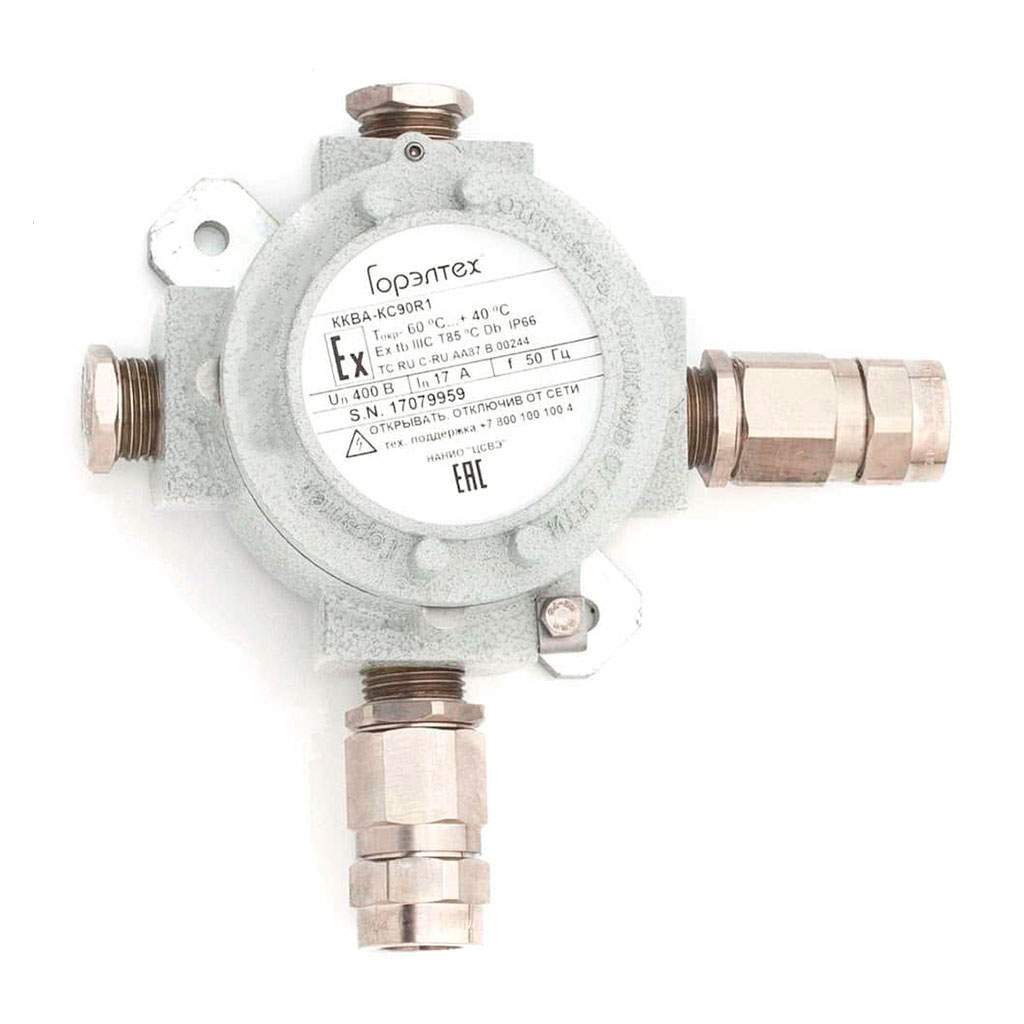

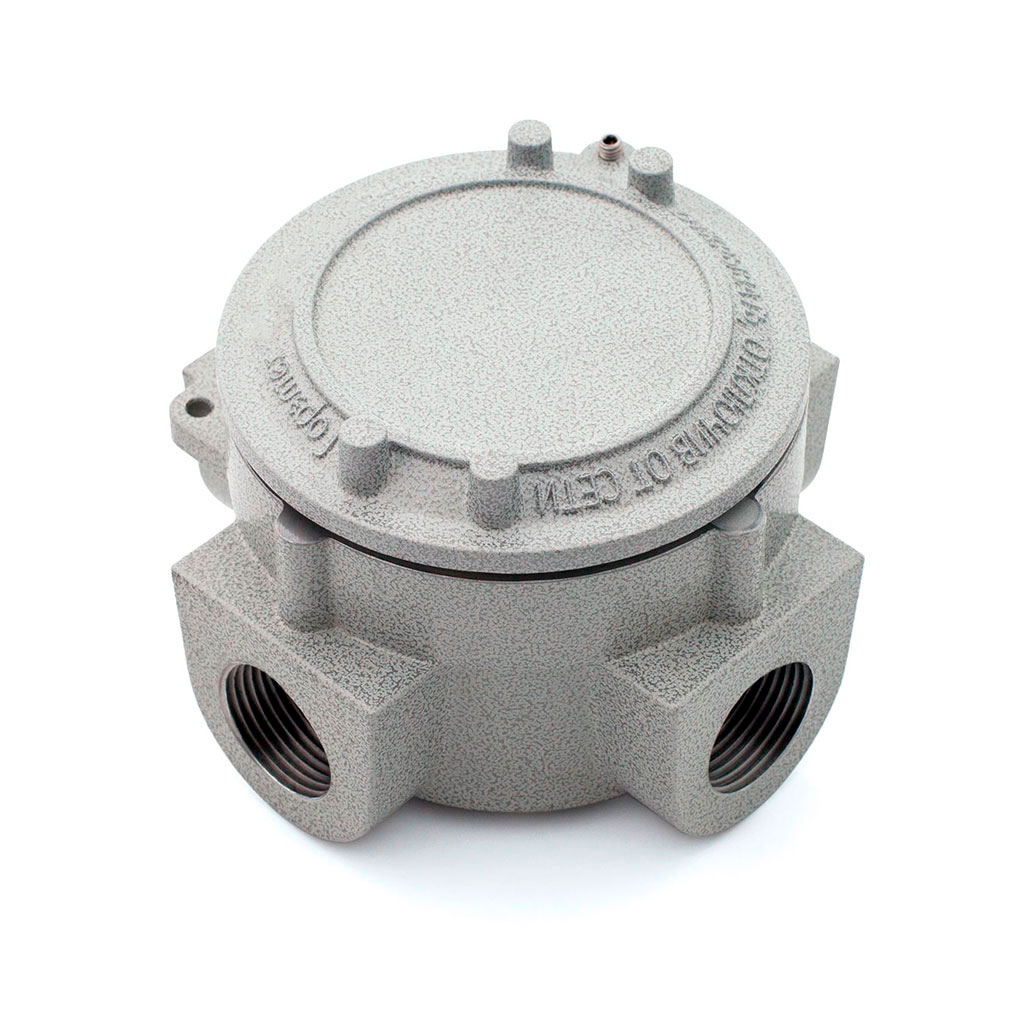

Взрывозащищенные клеммные коробки серии ККВА изготавливаются с количеством отверстий от 1 до 4. Материал изготовления позволяет применять коробки в особо агрессивных средах, включая морские условия.

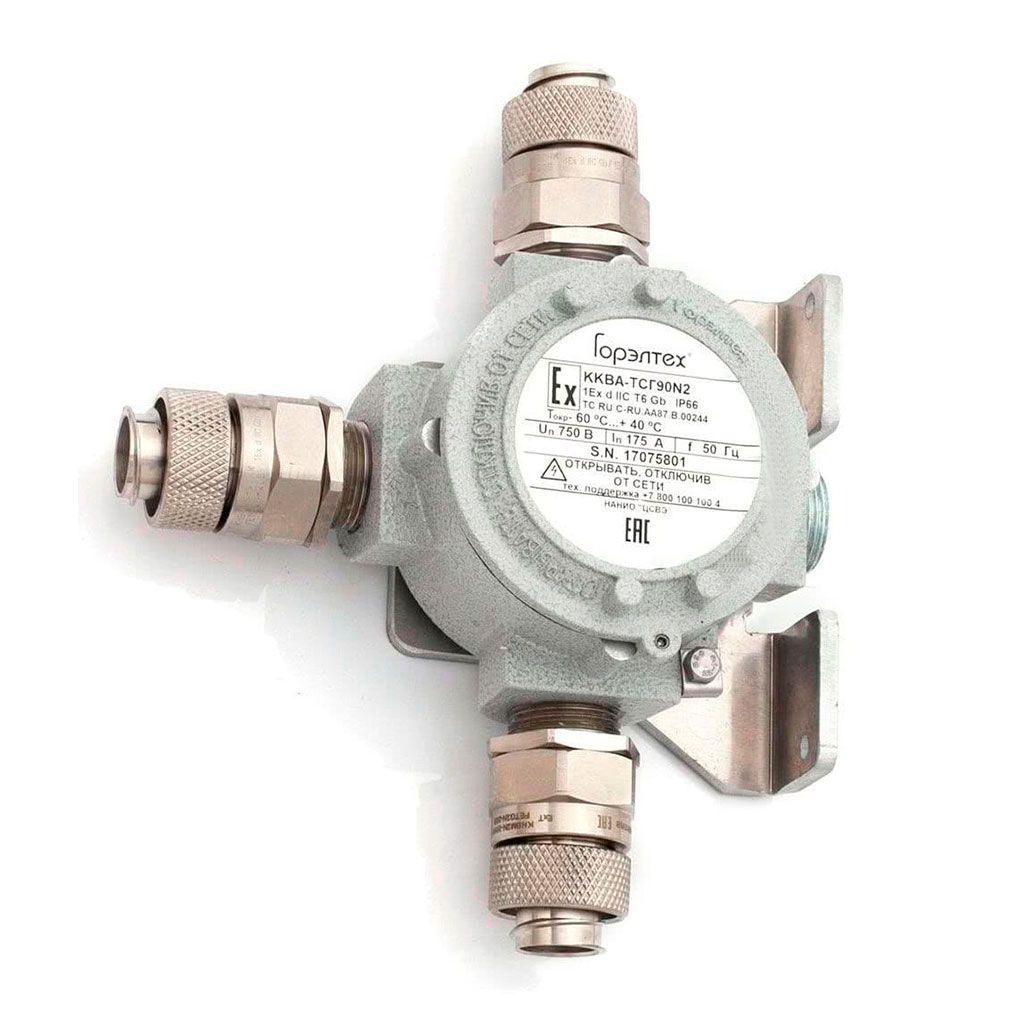

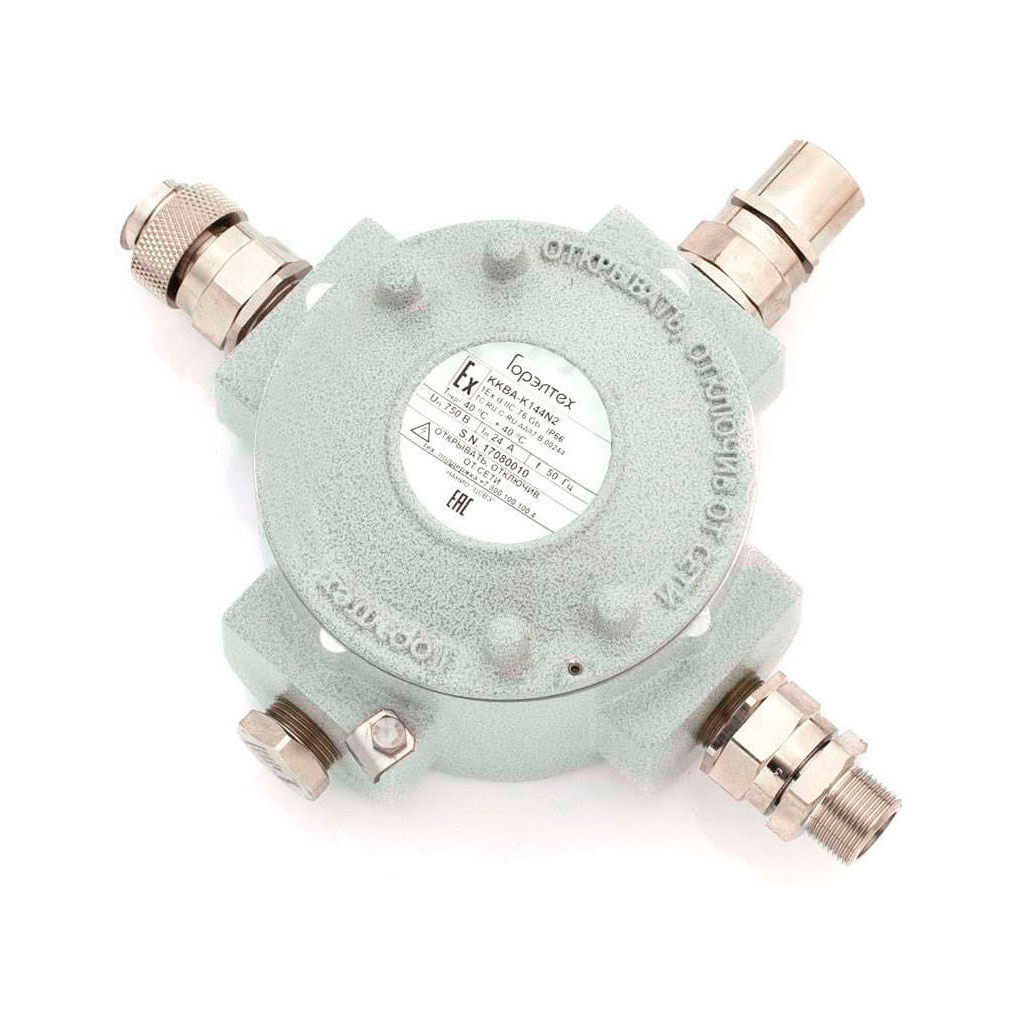

Коробки ККВА диаметром 90 мм могут поставляться в комплекте с клеммными зажимами для проводов сечением до 4 мм2, коробки диаметром 144 мм могут поставляться в комплекте с клеммными зажимами для проводов сечением до 35 мм2, которые могут быть пронумерованы и объединены в блоки. Взрывозащищенные клеммные коробки серии ККВА-ТСГ позволяют осуществлять монтаж на стены и потолок под прямым углом.
Коробки укомплектованы: внутренний и внешний зажимы заземления из нержавеющей стали, прижимной винт из нержавеющей стали для фиксации крышки коробки, уплотнительное кольцо для обеспечения защиты IP66/67, внешний антиторсионный зажим.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования ТOO «ЗАВОД ГОРЭЛТЕХ» на территории РК.
Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1999), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I ,II, III, IV классов опасности.
Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002 (МЭК 60079-0:1998), ГОСТ 22782.3-77, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-2013, ТР ТС 012/2011, ТР ТС 004/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 30852.20-2002, ГОСТ Р МЭК 60079-31-2010
Корпус (ЕХ-компонент):
Маркировка рудничного оборудования:
РН1/РН2
Защита:
IP66/IP67/IP68
IK10
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:
—-
Температура окружающей среды, °С:
-60…+40 (Т6/Т85°С)
-60…+85 (Т5/Т4/ Т100°С/Т135°С)*
-60…+85 (для исполнения РН2)
-60…+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
Максимальное напряжение, В:
750
Максимальная сила тока, А:
175
Резьба:
Метрическая ГОСТ 24705-2004 (другая резьба по согласованию)
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный.
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
