Монтажный набор типа ГТГ-НС-В предназначен для ввода греющего саморегулирующегося кабеля типа ГТГ-КС в соединительную коробку.
Для каждого температурного типа саморугулирующегося греющего кабеля соответствует конкретный набор ГТГ-НС-В.
Область применения: Взрывоопасные зоны помещений и наружных установок класса 1 и 2 по ГОСТ IEC 60079-10-1-2013, взрывоопасные зоны классов 21 и 22 по ГОСТ 31610.10-2-2017/IEC 60079-10-2.2015, нормальные.
| Марка греющего кабеля | Наименование монтажного набора |
|---|---|
| ГТГ-КСН | ГТГ-НС-В-Н |
| ГТГ-КСС | ГТГ-НС-В-СВ |
| ГТГ-КСВ |
Маркировка взрывозащиты:
Ex 60079-30-1 IIC Gb U Ex 60079-30-1 IIIC Db U

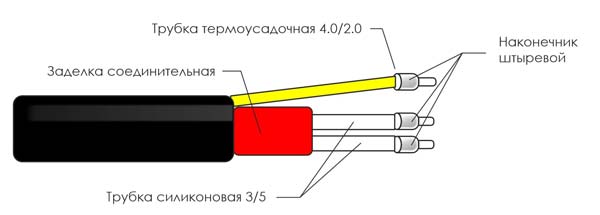

ТУ 28.21.13-041-72453807-2017| Наименование монтажного набора | Наименование комплектующего | Длина, мм | Кол-во, шт | |
|---|---|---|---|---|
| ГТГ-НС-В-Н | ГТГ-НС-В-СВ | |||
| + | Заделка соединительная синего цвета | 32 | 1 | |
| + | Заделка соединительная красного цвета | 32 | 1 | |
| + | Уплотнение Ø25 синего цвета | 11,5 | 1 | |
| + | Уплотнение Ø25 красного цвета | 11,5 | 1 | |
| + | + | Трубка силиконовая 3/5 | 150 | 2 |
| + | + | Трубка термоусадочная 4.0/2.0 | 200 | 1 |
| + | + | Наконечник штыревой | - | 3 |
| + | + | Клей-герметик (10 мл) | - | 1 |
Структура условного обозначения монтажных наборов для греющего кабеля – согласно ТУ 28.21.13-041-72453807-2017
| Х | - | Х | - | Х | - | Х | - | Х | / | Х | – ТУ 28.21.13-041-72453807-2017 |
| Наименование устройства: ГТГ – Греющие Технологии Горэлтех | |||||||||||
| Вид изделия: НС – Набор для Саморегулирующегося кабеля | |||||||||||
| Способ соединения: В - Вводной | |||||||||||
| Применимость с видом кабеля: Н - Низкотемпературный, СВ – Среднетемпературный и Высокотемпературный | |||||||||||
| Тип сечения (если применимо) | |||||||||||
| Опции, аксессуары, исполнения |
Пример: ГТГ-НС-В-Н – ТУ 28.21.13-041-72453807-2017.
Монтажный набор применяется для:
