Взрывозащищённые панели оператора МКГ-2Д-К-2, КТГ-ОПЕРАТОР

Панели оператора (она же HMI панель) представляют собой специализированные вычислительные устройства, которые используют человеко-машинный интерфейс для управления операторами отдельными автоматизированными устройствами или целыми технологическими процессами. С помощью них осуществляется мониторинг параметров установки, производственные ресурсы и другие показатели. Панели конфигурируются для контроля конкретных установок с помощью предустановленного ПО и интегрируются с другими системами управления и контроля, такими как программные пакеты SCADA (системы сбора, анализа и управления данными), базы данных, сети связи и другие.

Применяются как встраиваемые решения (например, для ОЕМ производителей щитового оборудования), так и в отдельном корпусе.

СООТВЕТСТВИЕ СТАНДАРТАМ

ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ IEC 60079-31-2013

СЕРТИФИКАТЫ

Маркировка взрывозащиты:

МКГ-2Д-К-2:
Ex eb ib sb IIC Gb U (клеммы подключения, кнопки управления и/или /«/СЕНСОР»)
Ex eb sb IIC Gb U (без опции «/СЕНСОР»)

КТГ-ОПЕРАТОР :
1Ex IIB+H₂ Т6…Т3 Gb X
1Ex IIС Т6…Т3 Gb X
2Ex IIC Т6…Т3 Gc X
Ex IIIC Т85°C… Т200°C Gb X

Защита:

IP20 (МКГ-2Д-К-2)
IP66 (КТГ-ОПЕРАТОР)

Установка:

Взрывоопасные зоны классов 1 и/или 2 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категориям IIA,IIB, IIC по ГОСТ IEC 60079-10-1-2013;
Взрывоопасные зоны классов 21 и 22 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категории IIIA,IIIB, IIIC по ГОСТ 31610.10-2-2017/IEC 60079-10-2:2015, согласно Ех-маркировке, требований ГОСТ IEC 60079-14-2013;

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.HA65B.02416/24

ЕАЭС RU C-RU.ПБ98.B.00511/25

ЕАЭС RU C-RU.НВ26.В.04957/24

ЕАЭС N RU Д-RU.РА10.В.83493/24

ТУ 26.20.14-087-72453807-2023

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:

-60…+60 (с опцией /ОБОГРЕВ)
-20…+60 (без опции/ОБОГРЕВ)

Напряжение питания, В:

~220 (50/60 Гц), по требованию ⎓9 или ⎓36

Энергопотребление:

Энергопотребление панели оператора без учета дополнительных устройств обогрева и терминала, Вт: 22
Энергопотребление панели оператора с учетом дополнительных устройств обогрева и экрана, Вт: менее 350Вт

Крепление крышки:

Крышка на петлях, дополнительная установка замка под ключ

Материал корпуса:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии. Окно - термостойкое ударопрочное стекло

Крепление корпуса:

По согласованию с заказчиком

Экран:

По согласованию с заказчиком. Диагонали: 7",10",12",15"

IT-оснащение:

По согласованию с заказчиком

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

Характеристики компонента «встраиваемая панель оператора» типа МКГ-2Д-К-2.

Характеристики и бренды применяемых панелей могут быть различными. Принципиальным моментом остается тип применяемой ОС в свете соответствия с сенсорной панелью управления.

Примером устанавливаемых панелей является панель со следующими характеристиками:
- Экран: 10.4" TFT XGA LCD 1024 х 768
- Процессор: Intel® Celeron® N2930 1,83…2,16 ГГц
- Память: SO-DIMM DDR3L 1600, < 8 Гб
- Хранилище 128…512Gb
- Интерфейсы:
    - Integrated VGA,
    - Dual-channel 24-bit LVDS, HDMI
    - 2 x Gigabit Ethernet
    - 1 x SATA, 1 x USB 2.0, 1 x USB 3.0, 1 x HDMI (Optional), 2 x COM, 1 x Mini PCIe slot

ГАБАРИТЫ, ОПЦИИ, АКСЕССУАРЫ, ФОРМИРОВАНИЕ ЗАКАЗА

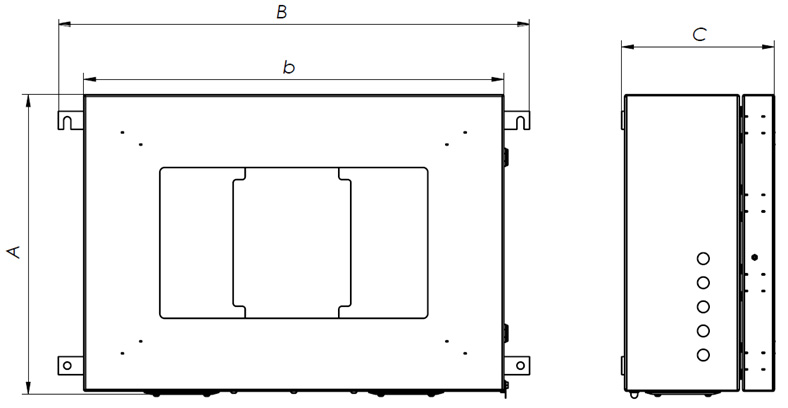

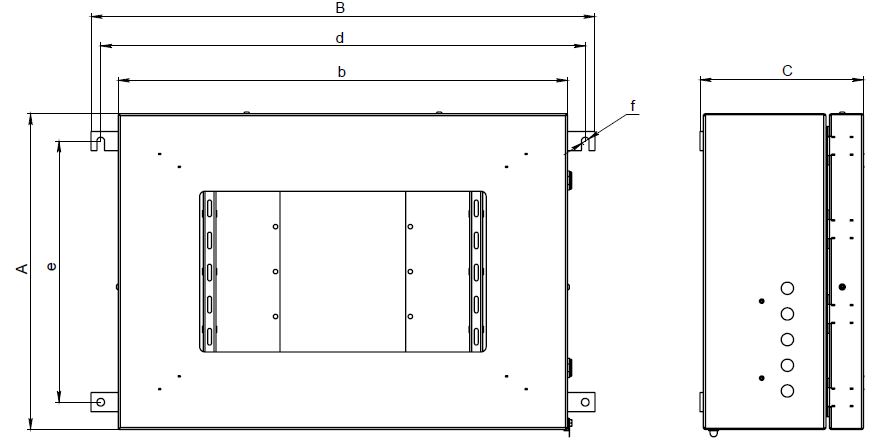

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Типоразмер корпуса	Размеры, мм						Диагональ экрана, дюймы	Масса, кг
	Внешние			Монтажные
	А	В	С	d	e	f
ККГ-Н-506025-Од12-НС	497	700	255	660	450	М10	12	23
ККГ-Н-506025-Од15-НС	497	700	255	660	450	М10	15	23
ККГ-Н-506025-Од17-НС	497	700	255	660	450	М10	17	23
ККГ-Н-506025-Од19-НС	497	700	255	660	450	М10	19	23
ККГ-Н-507025-Од19-НС	497	700	255	755	450	М10	19	25
ККГ-Н-707025-Од19-НС	690	790	265	755	603	М12	21	29

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Защитный козырек

/КОЗЫРЁК

Установка сенсорной плёнки

/СЕНСОР

Обогрев

/ОБОГРЕВ

Взрывозащищенная сенсорная инфракрасная панель

/ККГ-СП

Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316)

/316

Невзрывозащищенное исполнение

/ПРОМ

ФОРМИРОВАНИЕ ЗАКАЗА

ДЛЯ КТГ-ОПЕРАТОР:

КТГ-ОПЕРАТОР	/	X	– ТУ 26.20.14-087-72453807-2023
			Серия изделия
			Опции, аксессуары, исполнения

Пример: панель оператора типа КТГ-ОПЕРАТОР в составе:
- МКГ-2Д-К-2/15/1024х768/12/ОБОГРЕВ220 - панель оператора на базе R15IB7T-OFC3
- ШГЕ-ОС – корпус с установленной сплайс-кассетой.

Таким образом полная маркировка включает в себя перечень всех компонентов, входящих в состав изделия.

ДЛЯ МКГ-2Д:

МКГ-2Д

-

X

-

X

-

X

/

X

/

X

/

X

/

X

/

X

-

X

/

X

– ТУ 26.20.14-087-72453807-2023

Серия изделия

Комплектность изделия: «без обозначения» - готовое изделие, К – компонент;

Материал лицевой панели устройства: «без обозначения» - алюминиевый сплав, М – сталь, Н – нержавеющая сталь

Код модификации: 2;

Наличие сенсора: «без обозначения» - отсутствует, «ПП» - с внутренней стороны стекла установлена проекционно-ёмкостная пленка;

Материал внешнего корпуса (для готового оборудования, может не применяться): «без обозначения» - алюминиевый сплав, М – сталь, Н – нержавеющая сталь;

Диагональ экрана, дюймы;

Разрешение экрана;

Тип крепления: «без обозначения» – стандартное, В – внутреннее, Н – наружное;

Количество и тип элементов управления и индикации (если применимо);

Опции, аксессуары, исполнения (если применимо)

Пример: МКГ-2Д-К-Н-2/ПП/15/1280×800/ОБОГРЕВ/220-ТУ 27.90.11-095-72453807-2024, где:
- МКГ-2Д – панель оператора,
- К – панель используется как компонент,
- Н – материал изготовления корпуса – нержавеющая сталь,
- 2 – код модификации,
- ПП – установлена проекционная пленка
- 15 – диагональ экрана 15”,
- 1280×800 – разрешение экрана,
- ОБОГРЕВ - наличие обогрева
- 220 – напряжение обогрева, В.
