Взрывозащищенный промышленный компьютер КТГ-ПК5

Устройства КТГ-ПК5 являются промышленными компьютерами, предназначенными для применения в зонах с потенциально взрывоопасной атмосферой.

Промышленные компьютеры — это специализированные безвентиляторные многофункциональные ЭВМ с повышенной надёжностью и длительным сроком службы. По умолчанию применяется безвентиляторная встраиваемая система с процессором Intel® Core™ i7/i5/i3 7-го/6-го поколения и Celeron® с гибкой конструкцией ввода-вывода. Для удовлетворения различных потребностей приложений гибкая встраиваемая система поддерживает различные ОС: W E8S, W ES7, Windows® 10 и Linux.

Данные ПК монтируются внутри Exd шкафа типа ШГВ. Именно для размещения промышленных безвентиляторных ПК был разработан новый корпус. Он имеет активное оребрение для максимально эффективного теплоотвода.

Данная система идеально подходит для разнообразных задач промышленного применения.

СООТВЕТСТВИЕ СТАНДАРТАМ

ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ IEC 60079-31-2013

СЕРТИФИКАТЫ

Маркировка взрывозащиты:

1Ex IIB+H₂ Т6…Т3 Gb X
1Ex IIС Т6…Т3 Gb X
2Ex IIC Т6…Т3 Gc X
Ex IIIC Т85°C… Т200°C Gb X

Защита:

IP66

Установка:

Взрывоопасные зоны классов 1 и/или 2 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категориям IIA,IIB, IIC по ГОСТ IEC 60079-10-1-2013;
Взрывоопасные зоны классов 21 и 22 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категории IIIA,IIIB, IIIC по ГОСТ 31610.10-2-2017/IEC 60079-10-2:2015, согласно Ех-маркировке, требований ГОСТ IEC 60079-14-2013;
Подземные выработки рудников и шахт и их наземные строения, опасные по рудничному газу и/или горючей пыли в соответствии с Ех-маркировкой.

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.HA65B.02416/24

ЕАЭС RU C-RU.НВ26.В.04957/24

ТУ 26.20.14-087-72453807-2023

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:

-60…+85

Напряжение питания, В:

~220 (50/60 Гц), по требованию ⎓9 или ⎓36

Энергопотребление:

Монитора без учета дополнительных устройств обогрева и терминала: 22 Вт
Компьютера с учетом дополнительных устройств обогрева и монитора: менее 350Вт

Крепление крышки:

Крышка на петлях, дополнительная установка замка под ключ

Покрытие:

по требованию

Материал корпуса:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии.

Крепление корпуса:

По согласованию с заказчиком

Монитор:

В корпусе компьютера или выносной, по согласованию с заказчиком. Диагонали 12", 15", 17", 19", 21,5"

IT-оснащение:

По согласованию с заказчиком

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

ГАБАРИТЫ, ОПЦИИ, АКСЕССУАРЫ, ФОРМИРОВАНИЕ ЗАКАЗА

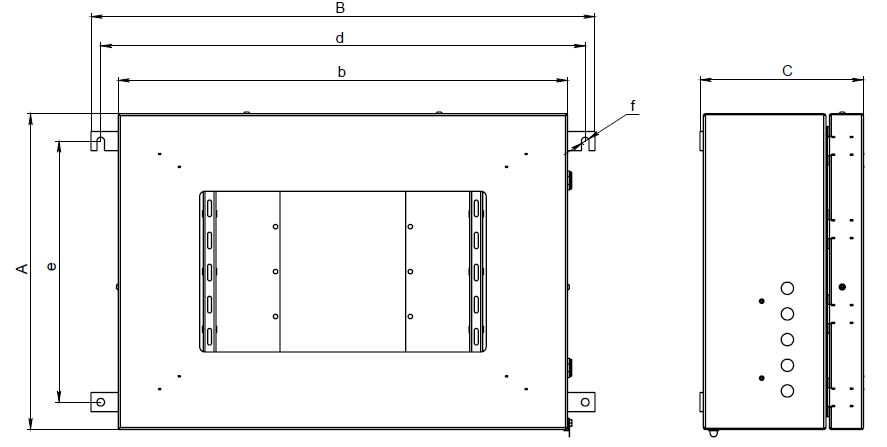

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Типоразмер корпуса	Размеры, мм							Диагональ экрана, дюймы	Масса, кг
	Внешние				Монтажные
	А	b	В	С	d	e	f
МКГ-Н-506025-Од12-НС	497	605	690	265	660	407	M10	12	23
МКГ-Н-506025-Од15-НС	497	605	690	265	660	407	M10	15	23
МКГ-Н-506025-Од17-НС	497	605	690	265	660	407	M10	17	23
МКГ-Н-506025-Од19-НС	497	605	690	265	660	407	M10	19	23
МКГ-Н-507025-Од19-НС	497	700	790	255	755	407	M10	19	25
МКГ-Н-507025-Од21-НС	497	700	790	255	755	407	M10	21	25
МКГ-Н-707025-Од19-НС	690	700	790	265	755	603	M10	19	29
МКГ-Н-707025-Од21-НС	690	700	790	265	755	603	M10	21	29

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Невзрывозащищенное исполнение

/ПРОМ

Монтаж на раме

/РАМА

Монтаж на стойке

/СТОЙКА

Защитный козырек

/КОЗЫРЁК

Монитор

/МКГ-1Д-2

Установка сенсорной плёнки

/СЕНСОР

Клавиатура

/ККГ-КП

Клавиатура с трекболом

/ККГ-КП-С-Н-108/ТБ

Джойстик

/ККГ-МД

Искробезопасный манипулятор "мышь"

/ККГ-ММ

ФОРМИРОВАНИЕ ЗАКАЗА

КТГ-ПК5	/	X	– ТУ 26.20.14-087-72453807-2023
			Название изделия
			Опции, аксессуары и исполнения

Пример маркировки: КТГ-ПК5/СТОЙКА – ТУ 26.20.14-087-72453807-2023
Промышленный компьютер типа КТГ-ПК5/СТОЙКА в составе:
- МКГ-1Д-К-2/15/1024х768/12/HDMI/ОБОГРЕВ220 - монитор,
- ШГВ-ПК – корпус с компактным встраиваемым компьютером,
- ККГ-КП-С-Н-108/ТБ – клавиатура с трекболом.
Полная маркировка включает в себя перечень всех компонентов, входящих в состав изделия.
