| Назначение | Реле безопасности |
|---|---|
| Входной сигнал: | Аварийный стоп, замки безопасности, световые завесы безопасности |
| Выходной сигнал: | 3но + 1нз |
На входные клеммы реле безопасности РФБГ подаются сигналы аварийного останова, защитных ворот, световой завесы безопасности, т.е. сигналы устройств с НЗ контактами, которые используются для экстренного торможения или защиты людей, попадающих в опасные зоны, и широко используются в машиностроительной и других отраслях промышленности.
• Архитектура 1oo2.
• Обнаружение замыканий на контактах.
• Автоматический и ручной сброс.
• Функция безопасности остается работоспособной даже в случае отказа компонентов.
• Корректное срабатывание реле безопасности тести.
| Основные параметры | |
| Диапазон напряжения, В | ~/=24 |
| Допуски по напряжению, В | 0,85… 1,1 |
| Частота, Гц | Частота, Гц 50… 60 |
| Теппловыделение, Вт | ≤ 2,2 при =24 В, ≤ 5,4 при ~24 В |
| Ток потребления при =24 В, мА | ≤ 50 |
| Сопротивление кабеля, Ом | 15 |
| Устройства ввода | кнопка аварийного отключения, ворота безопасности, PNP световая завеса безопасности |
| Тип сигнала | 3но + 1нз |
| Тип контактов | принудительное управление |
| Материал контактов | AgSnO2 + 0,2 мкм Au |
| Хар-ки нагрузки | AC-15: 5 А / 230 В; DC-13: 5 A / 24 В |
| Хар-ки предохранителя | 10 A gL/gG(но), 6 A gL/gG(нз) |
| Время срабатывания, мс | Авто: ≤ 300, ручной: ≤ 150 |
| Размыкание, мс | Ав. стоп: ≤ 30, отказ питания: ≤ 100 |
| Время восстановления, мс | Ав. стоп: ≤ 30, отказ питания: ≤ 100 |
| Прерывание питания, мс | 20 |
| Э/м совместимость | IEC/EN 80947, IEC 61326-3-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
| Номинальное напряжение изоляции, В перем. тока |
250 |
| Ном. напряжение импульса, В | 6000 (1,2/50 мкс) |
| Диэлектрическая прочность, В | 1500 (в течение 1 мин) |
| Зазоры и утечки | Согласно IEC 80947-1 |
| Вибрация, Гц | 10…55 (0,35 мм) |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Степень пылевлагозащиты | IP20 |
| Темп. эксплуатации, °С | -20…. +60 |
| Темп. хранения, °С | -40…. +80 |
| Высота над уровнем моря, м | ≤ 2000 |
| Кол-во срабатывания, циклов | 10 x 106 |
| Параметры безопасности | |
| Уровень полноты безопасности (SIL) | 3 |
| Cредний диагностический охват (DC avg), % | 99 |
| Среднее время до опасного отказа (MTTFD), лет | 164 |
| Отказоустойчивость аппаратных средств (HFT) | 1 |
| Доля безопасных отказов (SFF), не менее, % | 99 |
| Средняя вероятность опасного отказа по запросу (PFDavg/PTI) | 1,29×10-5 |
| Вероятность возникновения отказа за час (PFH), 1/ч | 1,49×10-10 |
| Категория останова | 0 |

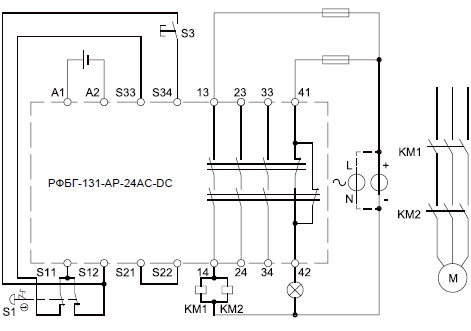

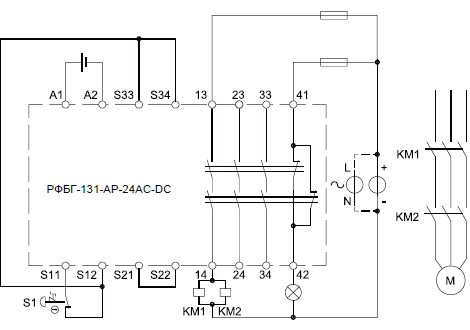

| Схема подключения | |
 |
|
