Взрывозащищенные щиты с автоматическим вводом резерва типа ШГВ-АВР (CCFE-R)

Взрывозащищенные щиты с автоматическим вводом резерва типа ШГВ-АВР (CCFE-R)

ЗАПРОСИТЬ СТОИМОСТЬ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Новая усиленная конструкция, без изменения весо-габаритных параметров оболочек, позволила расширить область применения оборудования для подгруппы IIC.

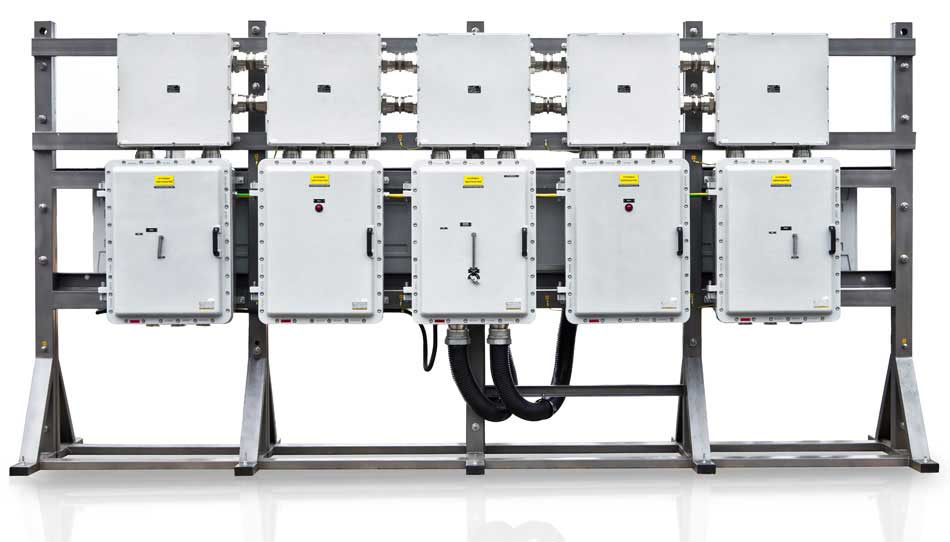

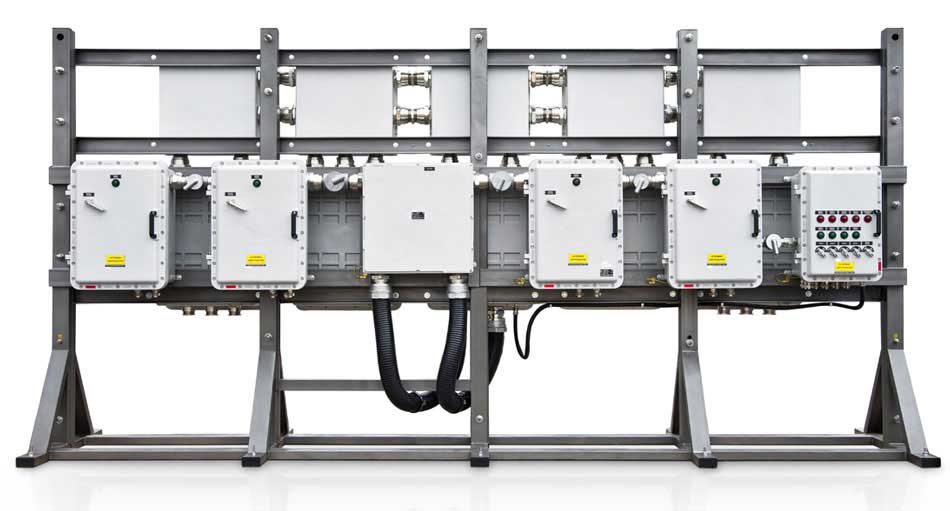

Взрывозащищенные щиты управления ШГВ-АВР (с автоматическим вводом резерва) предназначены для распределения электроэнергии постоянного и переменного тока в стационарных осветительных сетях, сетях питания двигателей и т.п., устанавливаемых во взрывоопасных зонах.

Количество фидеров и их характеристики (количество фаз, сила тока) определяются в соответствии с требованиями заказчика. Один модуль (на базе корпуса ЩОРВ896746) может содержать до 27-и фидеров, таким образом минимальная комплектация составляет один вводной модуль (с АВР) и два выводных модуля (с фидерами). При увеличении шкафа на один модуль с фидерами ширина увеличивается на 730 мм.

Кроме того, на взрывозащищенном щите ШГВ-АВР возможно установить дистанционное управление на отходящие линии (установка контакторов или мотор-редукторов).

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения – взрывоопасные зоны помещений и наружных установок I, II, III, IV классов опасности, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующему применение электрооборудования во взрывоопасных зонах и зонах, опасных по воспламенению горючей пыли по ГОСТ 61241-3-2011.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

СООТВЕТСТВИЕ СТАНДАРТАМ

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-31-2013, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 24754-2013, ГОСТ 30852.0-2002, ГОСТ 30852.20-2002, ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011

СЕРТИФИКАТЫ

Маркировка взрывозащиты:

1Ex db IIС T6...T5 Gb X

1Ex db IIB+H₂ T6...T5 Gb

1Ex db e IIB T6...T5 Gb

Ex tb IIIC T70°С...T100°С Db

Маркировка рудничного оборудования:

РН1
РН2

Защита:

IP66

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АА87.В.00580/20

IECEx CCVE 19.0007X

EESF 19 ATEX 073X

ЕАЭС RU С-RU.АБ53.В.00355/21

РОСС RU С-RU.МЮ62.В.00096/23

RU.OC ВССТ 0182-12.2023

ОГН4.RU.1104.В01534

ТУ 3400-005-72453807-07

ТУ 27.12.31-048-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т100°С)
-20...+55 (для рудничного взрывозащищенного исполнения)
-60...+60 (для рудничного нормального и общепромышленного исполнений)

Максимальное напряжение, В:

1000

Максимальный ток, А:

400

Коммутационная износостойкость, циклов:

10 000

Максимальное количество фидеров, шт.:

160

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам (ЩОРВ, КСРВ)
Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316) (ЩОРВ-Н, ЩОРВ-НТ, КСРВ-Н)

Класс защиты от поражения электрическим током:

Климатическое исполнение:

УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
