ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
БЛОК ПИТАНИЯ 220 В/12 В
БЛОКА ПИТАНИЯ 220 В/12 В С ОДНИМ РАЗЪЕМОМ
Взрывозащищенные светильники СГР01
Модель
Мощность лампы или световой поток
Ex-маркировка
Тип лампы
СГР01-1240С
1240 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (0,8…0,3) 110…270 AC (0,1); 110…270 DC (0,1); 12…36 AC (1,6…0,6);
Тип источника света
Светодиодная матрица
Масса, кг
2,33
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T72°С Db
Ex tb IIIC T62°С Db
Ex tb IIIC T57°С Db
Ex tb IIIC T52°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-2480С
2480 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (1,5…0,6); 110…270 AC (0,2…0,1); 110…270 DC (0,2…0,1); 12…36 AC (3…1);
Тип источника света
Светодиодная матрица
Масса, кг
2,33
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T78°С Db
Ex tb IIIC T68°С Db
Ex tb IIIC T63°С Db
Ex tb IIIC T58°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-3720С
3720 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (2,2…0,9); 110…270 AC (0,3…0,2); 110…270 DC (0,3…0,2); 12…36 AC (4,2…1,4);
Тип источника света
Светодиодная матрица
Масса, кг
2,33
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
Пыль
Ex tb IIIC T86°С Db
Ex tb IIIC T76°С Db
Ex tb IIIC T71°С Db
Ex tb IIIC T66°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-4960С
4960 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (3…1,2); 140…270 AC (0,3…0,2); 140…270 DC (0,3…0,2); 12…36 AC (5,9…2);
Тип источника света
Светодиодная матрица
Масса, кг
4,54
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T80°С Db
Ex tb IIIC T70°С Db
Ex tb IIIC T65°С Db
Ex tb IIIC T60°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-6200С
6200 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (3,8…1,5); 160…270 AC (0,3…0,2); 160…270 DC (0,3…0,2); 12…36 AC (7,1…2,4);
Тип источника света
Светодиодная матрица
Масса, кг
4,64
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T85°С Db
Ex tb IIIC T74°С Db
Ex tb IIIC T69°С Db
Ex tb IIIC T64°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-7440С
7440 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (6…1,8); 170…270 AC (0,4…0,3); 170…270 DC (0,4…0,3); 12…36 AC (8,4…2,8);
Тип источника света
Светодиодная матрица
Масса, кг
4,8
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
Пыль
Ex tb IIIC T86°С Db
Ex tb IIIC T76°С Db
Ex tb IIIC T71°С Db
Ex tb IIIC T66°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-11160С
11160 лм
Газ-Пыль
Светодиодная матрица
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
10…36 DC (6,8…2,7); 170…270 AC (0,5…0,4); 12…36 AC (12…4);
Тип источника света
Светодиодная матрица
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
Пыль
Ex tb IIIC T85°С Db
Ex tb IIIC T80°С Db
Ex tb IIIC T75°С Db
-60…+50
-60…+45
-60…+40

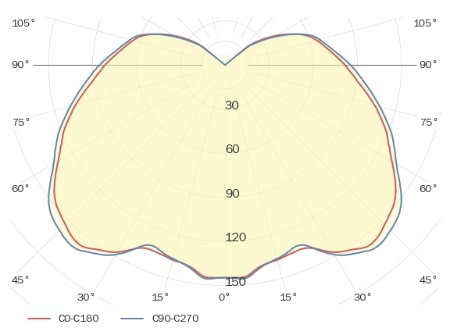

СГР01-15С
2-15 Вт
Газ-Пыль
Лампа светодиодная
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
⎓12 (12…24 DC), ~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T79°С Db
Ex tb IIIC T69°С Db
Ex tb IIIC T64°С Db
Ex tb IIIC T59°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-20С
16-20 Вт
Газ-Пыль
Лампа светодиодная
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
Пыль
Ex tb IIIC T87°С Db
Ex tb IIIC T77°С Db
Ex tb IIIC T72°С Db
Ex tb IIIC T67°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-30С
21-30 Вт
Газ-Пыль
Лампа светодиодная
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T79°С Db
Ex tb IIIC T69°С Db
Ex tb IIIC T64°С Db
Ex tb IIIC T59°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-75Н
20-75 Вт
Газ-Пыль
Лампа накаливания общего назначения
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
⎓12 (12…24 DC), ~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т4 Gb
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
-60…+40
Пыль
Ex tb IIIC T102°С Db
Ex tb IIIC T92°С Db
Ex tb IIIC T82°С Db
-60…+60
-60…+50
-60…+40
СГР01-95Н
75-95 Вт
Газ-Пыль
Лампа накаливания общего назначения
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+45
Пыль
Ex tb IIIC T97°С Db
Ex tb IIIC T87°С Db
Ex tb IIIC T82°С Db
Ex tb IIIC T77°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-70Г
5-70 Вт
Газ-Пыль
Галогенная лампа
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т4 Gb
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
-60…+40
Пыль
Ex tb IIIC T104°С Db
Ex tb IIIC T94°С Db
Ex tb IIIC T84°С Db
-60…+60
-60…+50
-60…+40
СГР01-150Г
71-150 Вт
Газ-Пыль
Галогенная лампа
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т4 Gb
-60…+60
Пыль
Ex tb IIIC T125°С Db
Ex tb IIIC T115°С Db
Ex tb IIIC T110°С Db
Ex tb IIIC T105°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-205Г
151-205 Вт
Газ-Пыль
Галогенная лампа
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т3 Gb
1Ex db op is IIC Т4 Gb
-60…+60
-60…+45
Пыль
Ex tb IIIC T147°С Db
Ex tb IIIC T137°С Db
Ex tb IIIC T132°С Db
Ex tb IIIC T127°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-100Г
0-100 Вт
Газ-Пыль
Галогенная лампа
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+45
Пыль
Ex tb IIIC T99°С Db
Ex tb IIIC T89°С Db
Ex tb IIIC T84°С Db
Ex tb IIIC T79°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-15ЛК
2-15 Вт
Газ-Пыль
Лампа люминесцентная компактная
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
⎓12 (12…24 DC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+50
Пыль
Ex tb IIIC T80°С Db
Ex tb IIIC T70°С Db
-60…+50
-60…+40
СГР01-25ЛК
2-25 Вт
Газ-Пыль
Лампа люминесцентная компактная
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
2,9
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T90°С Db
Ex tb IIIC T80°С Db
Ex tb IIIC T75°С Db
Ex tb IIIC T70°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-55ЛК
26-55 Вт
Газ-Пыль
Лампа люминесцентная компактная
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb
-60…+60
-60…+50
Пыль
Ex tb IIIC T88°С Db
Ex tb IIIC T78°С Db
Ex tb IIIC T73°С Db
Ex tb IIIC T68°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-23ЛИЛ
2-23 Вт
Газ-Пыль
Люминесцентная индукционная лампа
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т6 Gb
-60…+60
Пыль
Ex tb IIIC T77°С Db
Ex tb IIIC T67°С Db
Ex tb IIIC T62°С Db
Ex tb IIIC T57°С Db
-60…+60
-60…+50
-60…+45
-60…+40
СГР01-160СМ
20-160 Вт
Газ-Пыль
Лампа смешанного света прямого включения
Подробнее
Номинальное напряжение, В (диапазонрабочих напряжений, В)
~220 (195…264 AC)
Патрон
Е27
Масса, кг
5,1
Ex-маркировка и температура среды
Газ
1Ex db op is IIC Т4 Gb
-60…+60
Пыль
Ex tb IIIC T131°С Db
Ex tb IIIC T121°С Db
Ex tb IIIC T116°С Db
Ex tb IIIC T111°С Db
-60…+60
-60…+50
-60…+45
-60…+40
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
МАРКИРОВКА
Невзрывозащищенное исполнение
/ПРОМ
Сейсмостойкое исполнение
/МШК-64
Блок питания ШГВА-БП с разъемом и вилкой
/БП
Исполнение для эксплуатации на ОИАЭ
/МАЛАЯ ТЕЧЬ
Взрывозащищенная вилка типа ВГМ
/ВГМ
Угол раскрытия светового потока до 160°
/160
Рудничное нормальное исполнение
/РН
ФОРМИРОВАНИЕ ЗАКАЗАПЕРЕНОСНОГО СВЕТИЛЬНИКА
| СГР01 |
- |
Х |
Х |
- |
Х |
/ |
Х |
|
/КХХ /Х |
– ТУ 27.40.39-028-72453807-2017 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
Тип устройства |
| |
|
|
|
|
|
|
|
|
|
Мощность лампы |
| |
|
|
|
|
|
|
|
|
|
Тип лампы:
Лампа общего накала - Н;
Люминесцентная компактная со спиралевидным типом колбы - ЛК;
Светодиодная лампа - С;
Светодиодная матрица - С;
Г - галогенная лампа;
ЛИЛ -люминесцентная индукционная лампа;
СМ - лампа смешанного света прямого включения
|
| |
|
|
|
|
|
|
|
|
|
Напряжение питания, В: 12DC, 12AC; 220DC, 220AC; |
| |
|
|
|
|
|
|
|
|
|
Количество источников света: 1, 2, 3; |
| |
|
|
|
|
|
|
|
|
|
Опции, аксессуары, исполнения, где:
/КХХ - длина кабеля в метрах (обязательно)
/X - другие опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: СГР01-2480С-12DC/1/К40/КРЮК-ТУ 27.40.39-028-72453807-2017.
СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ
| ШГВА-БП-СГР01 |
- |
Х |
- |
Х |
- |
Х |
/ |
Х |
– ТУ 27.12.31-048-72453807-2017 |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
Тип устройства |
| |
|
|
|
|
|
|
|
|
Количество разъемов: 1; 2; 3 |
| |
|
|
|
|
|
|
|
|
Напряжение питания, В: 12DC, 12AC; |
| |
|
|
|
|
|
|
|
|
Типоразмер кабельного ввода |
| |
|
|
|
|
|
|
|
|
Опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: ШГВА-БП-СГР01-3-12DC-КОВ1Н-ТУ 27.12.31-048-72453807-2017.
Маркировка взрывозащиты:
1Ex db op is IIC Т6…T5 Gb
ТУ 27.40.39-028-72453807-2017
