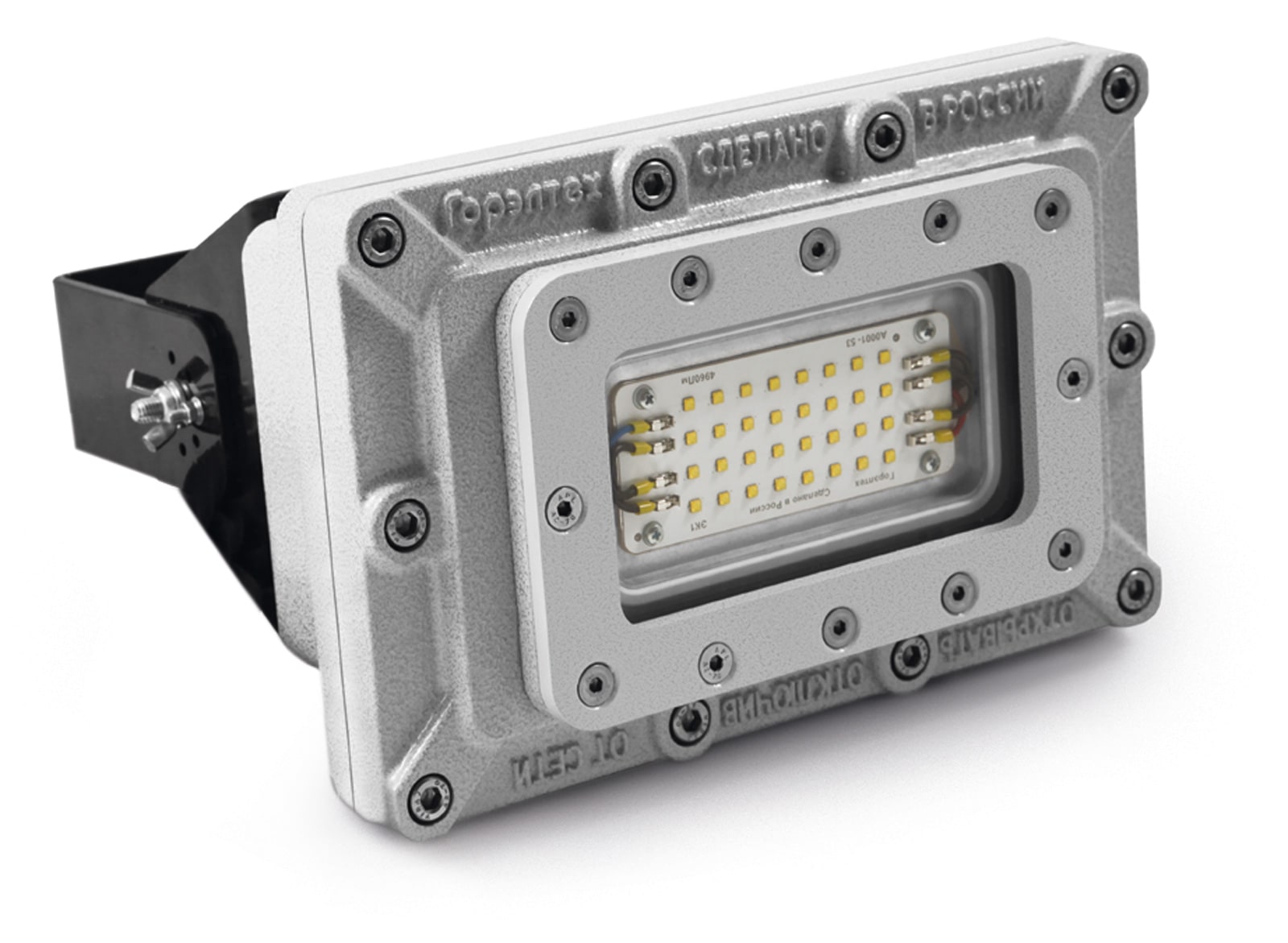

Взрывозащищенный плоский светодиодный светильник серии СГУ02-...С (CCFE-01-LEDU)

Взрывозащищенный плоский светодиодный светильник серии СГУ02-...С это светильник четвертого поколения где применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155лм на 1 Вт. Светодиодный светильник СГУ02-...С предназначен для освещения мест в обычном и аварийном освещении и устанавливается во взрывоопасных зонах в местах, где не хватает места для установки осветительной арматуры стандартных габаритов (например контейнерные установки).

Практические испытания позволили подтвердить, что взрывозащищенные светодиодные светильники СГУ02-...С по визуальной яркости значительно превосходят светильники с лампами ДРЛ 125 и могут являться оптимальной заменой светильников на основе ртутных газоразрядных ламп. К тому же светильники серии СГУ02-...С в несколько раз превосходят ртутные лампы по сроку службы и лишены таких недостатков ДРЛ, как плохая цветопередача, долгое зажигание и перезажигание лампы, занимающее в некоторых  условиях до 10 минут. Время включения взрывозащищенного светодиодного светильника СГУ02-...С и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей. Многолинзовая структура светильника позволяет создать более комфортное равномерное освещение не слепящее глаз.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Светильники СГУ02-...С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов "Cree LED" (США). Светодиоды "Cree LED" отличаются высоким КПД и световой отдачей 155 Лм/Вт.

СООТВЕТСТВИЕ СТАНДАРТАМ

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011, ГОСТ IEC 60079-31-2013

СЕРТИФИКАТЫ

Маркировка взрывозащиты:

1Ex db op is IIC T5....Т4 Gb X
1Ex db op is IIB+H₂ T5...T4 Gb
1Ex db op is IIB T4 Gb (для исполнения /ТЕРМО)(for execution /TERMO)
Ex tb op is IIIС Т160°С...T195°С Db (для исполнения /ТЕРМО)(for execution /TERMO)
Ex tb op is IIIС Т95°С...T130°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/IP67/IP68
IK10

Установка:

Категория II по подгруппе газов IIA, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок

Сертификаты соответствия и разрешения:

EAЭС RU C-RU.AA87.В.01065/22

ЕАЭС RU C-RU.HA46.B.07422/23

ЕАЭС N RU Д-RU.МЮ62.В.01194/20

ЕАЭС N RU Д-RU.МЮ62.В.01181/20

RU.31771.04ЖЗМ1/ОС.29.2021/М01851

РОСС RU С-RU.МЮ62.В.00100/23

Морской регистр СТО №23.44.01.03645.120

Морской регистр СТО №21.09496.120

РОСС RU.ОС52.H002994

РОСС RU.ОС52.H002995

RU.ОС ВССТ 0147-08.2022

RU.ОС ВССТ 0149-09.2022

ТУ 27.40.39-027-72453807-2017

ТУ 27.40.39-030-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:

-60…+60
-60…+125 (для исполнения /ТЕРМО)
-60…+60 (для опции /ИБП)

Номинальное напряжение, В:

~12,~220,
⎓12, ⎓220

Потребляемый ток, A:

СГУ02-2480C: 1,9…0,5(10…40 DC);2,8…1,3(10…40 AC);0,2…0,1(110…270 AC);0,2…0,1(110…270 DC);
СГУ02-3720C: 2,8…0,8(10…40 DC); 2,5…1,6(10…40 AC); 0,2…0,1(110…270 AC); 0,2…0,1(110…270 DC);
СГУ02-4960C: 3,7…1,0(10…40 DC); 5,5…2,5(10…40 AC); 0,3…0,2(130…270 AC); 0,3…0,2(130…270 DC);
СГУ02-7440С: 5,6…1,5(10…40 DC); 4,9…3,2(10…40 AC); 0,4…0,2(150…270 AC); 0,4…0,2(150…270 DC);
СГУ02-2480С/ТЕРМО: 1,6…0,6(12…36 DC);1,8…0,6(12…36 AC);0,2…0,1(130…270 AC);0,2…0,1(130…270 DC);
СГУ02-3720С/ТЕРМО: 2,4…0,8(12…36 DC);0,3…0,2(130…270 AC);0,3…0,2(130…270 DC);
СГУ02-4960С/ТЕРМО: 3,2…1,1(12…36 DC);0,3…0,2(130…270 AC);0,3…0,2(130…270 DC);
СГУ02-7440С/ТЕРМО: 4,3...1,7(12…36 DC);0,4…0,3(140…270 AC);0,4…0,3(140…270 DC);
СГУ02-2480С/ИБП: 0,4(170...270 AC);
СГУ02-3720С/ИБП: 0,4...0,5(170...270 AC);
СГУ02-4960С/ИБП: 0,6...0,5(170...270 AC);
СГУ02-7440С/ИБП: 0,7...0,6(170...270 AC);

Потребляемая мощность, Вт:

СГУ02-2480C: 19(10…40 DC); 22(10…40 AC); 20(110…270 AC); 20(110…270 DC);
СГУ02-3720C: 28(10…40 DC); 32(10…40 AC); 28(110…270 AC); 28(110…270 DC);
СГУ02-4960C: 36(10…40 DC); 42(10…40 AC); 38(130…270 AC); 38(130…270 DC);
СГУ02-7440C: 55(10…40 DC); 64(10…40 AC); 53(150…270 AC); 53(150…270 DC);
СГУ02-2480С/ТЕРМО: 20(12…36 DC);22(12…36 AC);20(130…270 AC);20(130…270 DC);
СГУ02-3720С/ТЕРМО: 28;
СГУ02-4960С/ТЕРМО: 36;
СГУ02-7440С/ТЕРМО: 55;
СГУ02-2480С/ИБП: 84;
СГУ02-3720С/ИБП: 93;
СГУ02-4960С/ИБП: 111;
СГУ02-7440С/ИБП: 128;

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Электрическая схема:

Подключение к трем клеммам, сечением 4 мм²

Крепление крышки:

10 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки), силиконовое уплотнение

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный

Крепление корпуса:

4 внешние монтажные точки

Коэффициент мощности (cos φ):

СГУ02-2480C: 0,922;
СГУ02-3720C: 0,959;
СГУ02-4960C: 0,958;
СГУ02-7440C: 0,980

Максимальный световой поток источника света, лм:

2480; 3720; 4960; 7440

Максимальный световой поток источника света при работе в авар. режиме, лм:

1240 (для СГУ02-2480С.../ИБП);
1336 (для СГУ02-3720С.../ИБП);
2480 (для СГУ02-4960С.../ИБП);
2678 (для СГУ02-7440С.../ИБП)

КЦТ, К:

5000 или 4000 (опция /4000К)

Коэффициент пульсации светового потока:

менее 0,5%

КСС:

Д - Косинусная
К - Концентрированная (для СГУ02-4960С/20)

Угол половинной яркости, град:

110
58,6 (для СГУ02-4960С/20)

Класс защиты от поражения электрическим током:

I

Масса, кг:

7

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

IES файлы:

СГУ02-2480С, угол светового потока 90°
СГУ02-3720С, угол светового потока 90°
СГУ02-4960С, угол светового потока 90°
СГУ02-7440С, угол светового потока 90°

3D модели:

Модели STP
Модели Revit
Модели Model Studio CS

ГАБАРИТЫ, ОПЦИИ, АКСЕССУАРЫ, ФОРМИРОВАНИЕ ЗАКАЗА

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Потолочное крепление /П

Подвесное крепление (рым-болт) - /P

Крепление на трубу /Т

Универсальное крепление с регулируемым углом /У

Переносное исполнение /Н

Таблица 1. Взрывозащищенные светодиодные светильники СГУ02-...С

Модель	Максимальный световой поток источника света, лм	Угол светового потока	Температурный класс (максимальная температура поверхности)	Потребляемая мощность, Вт	Номинальное напряжение, В	Диапазон рабочих напряжений, В	Потребляемый ток, А
СГУ02-2480С.../90	2480	90°	Т5 (Т95°С)	19	⎓12	10…40 DC	1,9…0,5
				22	~12	10…40 AC	2,8…1,3
				20	~220	110…270 AC	0,2…0,1
				20	⎓220	110…270 DC	0,2…0,1
СГУ02-3720С.../90	3720	90°	Т5 (Т95°С)	28	⎓12	10…40 DC	2,8…0,8
				32	~12	10…40 AC	2,5…1,6
				28	~220	110…270 AC	0,2…0,1
				28	⎓220	110…270 DC	0,2…0,1
СГУ02-4960С.../20	4960	20°	Т4 (Т105°С) при Токр -60…+60 Т5 (Т90°С) при Токр -60…+45	36	⎓12	10…40 DC	3,7…1,0
				42	~12	10…40 AC	5,5…2,5
				38	~220	130…270 AC	0,3…0,2
				38	⎓220	130…270 DC	0,3…0,2
СГУ02-4960С.../90	4960	90°	Т4 (Т105°С) при Токр -60…+60 Т5 (Т90°С) при Токр -60…+45	36	⎓12	10…40 DC	3,7…1,0
				42	~12	10…40 AC	5,5…2,5
				38	~220	130…270 AC	0,3…0,2
				38	⎓220	130…270 DC	0,3…0,2
СГУ02-7440С.../90	7440	90°	Т4 (Т130°С) при Токр -60…+60 Т4 (Т115°С) при Токр -60…+45	55	⎓12	10…40 DC	5,6…1,5
				64	~12	10…40 AC	4,9…3,2
				53	~220	150…270 AC	0,4…0,2
				53	⎓220	150…270 DC	0,4…0,2

Примечание: Расположение и количество кабельных вводов может меняться в зависимости от требований заказчика.

ВЗРЫВОЗАЩИЩЕННЫЙ ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ АВАРИЙНОГО ОСВЕЩЕНИЯ

Потолочное крепление ИБП с потолочным креплением светильника - ПП (для СГУ02-7440С)

Потолочное крепление ИБП с универсальным поворотным креплением светильника - ПУ (для СГУ02-7440С)

Таблица 2. Взрывозащищенные светодиодные светильники СГУ02-...С.../ИБП*

Модель	Максимальный световой поток источника света при работе в авар. режиме, лм	Максимальная мощность, Вт	Напряжение, В	Время работы в авар. режиме, ч	Ёмкость ИБП, А*ч	Время заряда ИБП, ч	Температурный класс	Исполнение ИБП	Масса, кг
СГУ02-2480С.../ИБП	1240	84	~176…230	1	2,6	3-6	T5	встроенный	уточняйте при заказе
СГУ02-3720С.../ИБП	1336	93		1	2,6	3-6	T5
СГУ02-4960С.../ИБП	2480	111		1	2,6	3-6	T4
СГУ02-7440С.../ИБП	2678	128		1	2,6	3-6	T4	внешний	16,5

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Взрывозащищенный источник бесперебойного питания

/ИБП

Антиконденсатное покрытие

/АП

Исполнение для высоких температур

/ТЕРМО

Невзрывозащищенное исполнение

/ПРОМ

Морское исполнение

/МОРЕ

Вид химостойкого исполнения Х2

/Х2

Консервация

/КОНСЕРВАЦИЯ

Сейсмостойкое исполнение

/МШК-64

Рудничное нормальное исполнение

/РН

Цветовая температура светодиодов 4000 градусов Кельвина

/4000K

Примечание:
- Опция /РН не применима для светильников со световым потоком 7440 лм с опцией /ИБП
- Опция взрывозащищенный источник бесперебойного питания для аварийного освещения /ИБП не совместима с исполнением для высоких температур /ТЕРМО, опциями /Х2, /МШК-64, /4000К.

ФОРМИРОВАНИЕ ЗАКАЗА

СГУ02

-

Х

С

-

Х

/

X

/

X

-

Х

(Х)

/

Х

– ТУ 27.40.39-027-72453807-2017

Тип устройства

Световой поток, лм: 2480; 3720; 4960; 7440

Напряжение питания: 12DC, 220DC, 12AC, 220AC;

Угол светового потока °: 90; 20 (только для СГУ02-4960С)

Тип крепления: Универсальное крепление с регулируемым углом - У; Крепление на трубу - Т; Потолочное крепление - П; Переносное напольное исполнение - Н; Подвесное крепление (рым-болт) - Р Потолочное крепление ИБП с универсальным поворотным креплением светильника - ПУ (для СГУ02-7440С); Потолочное крепление ИБП с потолочным креплением светильника - ПП (для СГУ02-7440С)

Количество и типоразмер кабельных вводов

Сторона расположения ввода

Опции, аксессуары и исполнения

* - диапазон напряжения отличается для светильников с разными световыми потоками. Подробнее см. в таблице с техническими характеристиками.

ПРИМЕР ЗАКАЗА: СГУ02-4960С-220AC/90/У-1КНВ2MНK/Р(Б)-1КНВ2NНK/Р(Г)-ТУ 27.40.39-027-72453807-2017.

Опросный лист по взрывозащищенным светильникам и прожекторам Архив IES файлов осветительных устройств ГОРЭЛТЕХ

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Взрывозащищенные светодиодные светильники СГУ02-...С со встроенным ИБП 0.59Mб, pdf

Взрывозащищенный плоский светодиодный светильник серии СГУ02-...С /12AC 0.55Mб, pdf

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

СГУ02-2480С/../90

СГУ02-3720С/../90

СГУ02-4960С/../20

СГУ02-4960С/../90

СГУ02-7440С/../90
