Устройства КТГ(А)-КВМ предназначены для установки в зонах с потенциально взрывоопасной атмосферой, обеспечивают возможность удалённого ввода и получения данных для от компьютера, установленного вне взрывоопасной зоны. КВМ-терминал преобразовывает сигнал от монитора, клавиатуры, манипулятора и передаёт их на удалённый управляемый компьютер/сервер.
КВМ-терминалы монтируются внутри Exd шкафа типа ШГВ, заново разрабтанного для размещения IT оборудования. Он имеет активное оребрение для максимально эффективного теплоотвода.
В состав системы КТГ-ТЕРМИНАЛ2 входят КВМ-адаптер, монитор, периферийные устройства, медиа-конвертер и прочее оборудование, необходимое для подключения изделия к информационной сети.
Маркировка взрывозащиты:
1Ex IIB+H2 Т6…Т3 Gb X 1Ex IIС Т6…Т3 Gb X 2Ex IIC Т6…Т3 Gc X Ex IIIC Т85°C… Т200°C Gb X
ТУ 26.20.14-087-72453807-2023

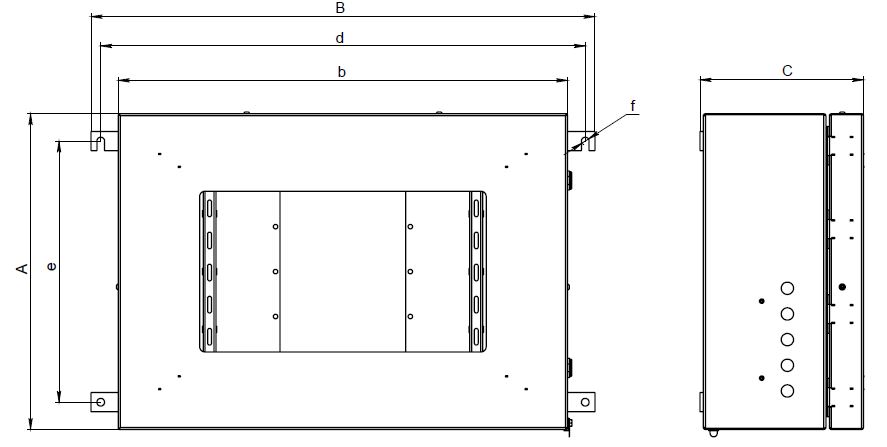

| Типоразмер корпуса | Размеры, мм | Диагональ экрана, дюймы | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| Внешние | Монтажные | |||||||
| А | В | С | d | e | f | |||
| ККГ-Н-506025-Од12-НС | 497 | 700 | 255 | 660 | 450 | М10 | 12 | 23 |
| ККГ-Н-506025-Од15-НС | 497 | 700 | 255 | 660 | 450 | М10 | 15 | 23 |
| ККГ-Н-506025-Од17-НС | 497 | 700 | 255 | 660 | 450 | М10 | 17 | 23 |
| ККГ-Н-506025-Од19-НС | 497 | 700 | 255 | 660 | 450 | М10 | 19 | 23 |
| ККГ-Н-507025-Од19-НС | 497 | 700 | 255 | 755 | 450 | М10 | 19 | 25 |
| ККГ-Н-707025-Од19-НС | 690 | 790 | 265 | 755 | 603 | М12 | 21 | 29 |
| КТГ(А)-КВМ | / | X | – ТУ 26.20.14-087-72453807-2023 |
| Название изделия | |||
| Опции, аксессуары и исполнения |
Пример маркировки:
Терминал типа КТГ-КВМ/СТОЙКА в составе:
- МКГ-1Д-К-2/15/1024х768/12/HDMI/ОБОГРЕВ220 - монитор
- ШГВ-КВМ281811 – корпус с KVM-удлинителем для подключения 1-мод. ОВ SM9/125 (OS2)
- ККГ-КП-С-Н-108/ТБ – клавиатура с трекболом
- СТОЙКА - монтаж на стойке
Полная маркировка включает в себя перечень всех компонентов, входящих в состав изделия.
