Взрывозащищенный «тонкий клиент» КТГ-ТЕРМИНАЛ2

Устройства КТГ-ТЕРМИНАЛ2 предназначены для подключения к централизованным серверам и удаленного доступа из зон с потенциально взрывоопасной атмосферой с возможностью ввода информации для отображения. В качестве головного устройства используется «тонкий клиент».

Представляет собой простейший компьютер в сетях с клиент-серверной, или терминальной архитектурой. В этом случае все или большая часть задач по обработке информации переносится на сервер. Примером тонкого клиента может служить компьютер с браузером, использующийся для работы с веб-приложениями.

Тонкие клиенты монтируются внутри Exd шкафа типа ШГВ, заново разработанного для размещения IT оборудования. Он имеет активное оребрение для максимально эффективного теплоотвода.

В состав системы КТГ-ТЕРМИНАЛ2 входят тонкий клиент, монитор, периферийные устройства, медиа-конвертер и прочее оборудование, необходимое для подключения изделия к информационной сети.

СООТВЕТСТВИЕ СТАНДАРТАМ

ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ IEC 60079-31-2013

СЕРТИФИКАТЫ

Маркировка взрывозащиты:

1Ex IIB+H₂ Т6…Т3 Gb X
1Ex IIС Т6…Т3 Gb X
2Ex IIC Т6…Т3 Gc X
Ex IIIC Т85°C… Т200°C Gb X

Защита:

IP66

Установка:

Взрывоопасные зоны классов 1 и/или 2 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категориям IIA,IIB, IIC по ГОСТ IEC 60079-10-1-2013;
Взрывоопасные зоны классов 21 и 22 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категории IIIA,IIIB, IIIC по ГОСТ 31610.10-2-2017/IEC 60079-10-2:2015, согласно Ех-маркировке, требований ГОСТ IEC 60079-14-2013;
Подземные выработки рудников и шахт и их наземные строения, опасные по рудничному газу и/или горючей пыли в соответствии с Ех-маркировкой

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.HA65B.02416/24

ЕАЭС RU C-RU.НВ26.В.04957/24

ТУ 26.20.14-087-72453807-2023

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:

-60…+85

Напряжение питания, В:

~220 (50/60 Гц), по требованию ⎓9 или ⎓36

Энергопотребление:

КТГ-ТЕРМИНАЛ2 без учета дополнительных устройств обогрева и терминала: 22 Вт
КТГ-ТЕРМИНАЛ2 с учетом дополнительных устройств обогрева и монитора: менее 350Вт

Крепление крышки:

Крышка на петлях, дополнительная установка замка под ключ

Покрытие:

по требованию

Материал корпуса:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии.

Крепление корпуса:

По согласованию с заказчиком

Монитор:

В корпусе компьютера или выносной, по согласованию с заказчиком. Диагонали 12", 15", 17", 19", 21,5"

IT-оснащение:

По согласованию с заказчиком

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

ГАБАРИТЫ, ОПЦИИ, АКСЕССУАРЫ, ФОРМИРОВАНИЕ ЗАКАЗА

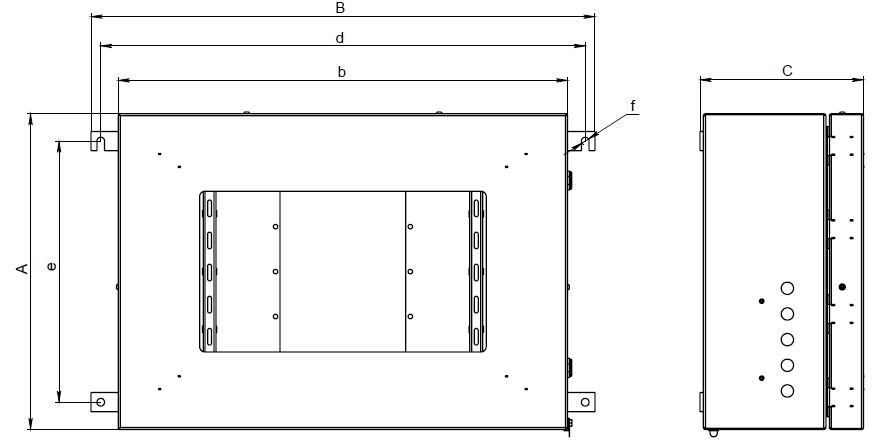

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Типоразмер корпуса	Размеры, мм						Диагональ экрана, дюймы	Масса, кг
	Внешние			Монтажные
	А	В	С	d	e	f
ККГ-Н-506025-Од12-НС	497	700	255	660	450	М10	12	23
ККГ-Н-506025-Од15-НС	497	700	255	660	450	М10	15	23
ККГ-Н-506025-Од17-НС	497	700	255	660	450	М10	17	23
ККГ-Н-506025-Од19-НС	497	700	255	660	450	М10	19	23
ККГ-Н-507025-Од19-НС	497	700	255	755	450	М10	19	25
ККГ-Н-707025-Од19-НС	690	790	265	755	603	М12	21	29

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Невзрывозащищенное исполнение

/ПРОМ

Монтаж на раме

/РАМА

Монтаж на стойке

/СТОЙКА

Защитный козырек

/КОЗЫРЁК

Монитор

/МКГ-1Д-2

Установка сенсорной плёнки на МКГ-1Д-2

/СЕНСОР

Клавиатура

/ККГ-КП

Клавиатура с трекболом

/ККГ-КП-С-Н-108/ТБ

Джойстик

/ККГ-МД

Искробезопасный манипулятор "мышь"

/ККГ-ММ

Взрывозащищенная сенсорная инфракрасная панель

/ККГ-СП

Корпус для размещения КВМ-адаптера

/ШГВ-КВМ

ФОРМИРОВАНИЕ ЗАКАЗА

КТГ-ТЕРМИНАЛ2	/	X	– ТУ 26.20.14-087-72453807-2023
			Название изделия
			Опции, аксессуары и исполнения

Пример маркировки:
Тонкий клиент типа КТГ-ТЕРМИНАЛ2/СТОЙКА в составе:
- МКГ-1Д-К-2/15/1024х768/12/HDMI/ОБОГРЕВ220 - монитор
- ШГВ-ТПК – корпус с компактным встраиваемым компьютером
- ККГ-КП-С-Н-108/ТБ – клавиатура с трекболом
- СТОЙКА - монтаж на стойке
Полная маркировка включает в себя перечень всех компонентов, входящих в состав изделия.
